ПОМЕХОПОДАВЛЯЮЩИЙ СЕТЕВОЙ ФИЛЬТР

ФАЗАН

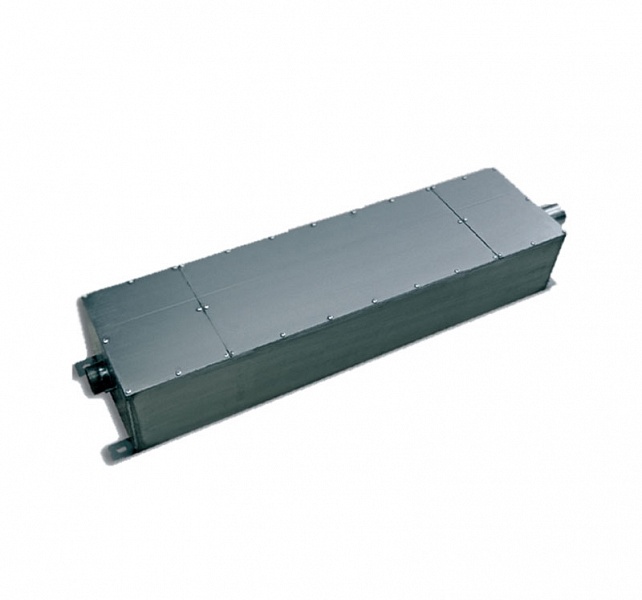

Помехоподавляющий сетевой фильтр

Назначение

Технические характеристики

Комплектация

Фильтры серии «Фазан» предназначены для защиты средств вычислительной техники и иных технических средств от утечки информации за счет наводок информативных сигналов в однофазных (трехфазных) сетях электропитания с максимальным рабочим током до 200 А (зависит от модификации), а также для подавления напряжений радиопомех в диапазоне частот 0,02 — 1000 МГц в двухпроводных (четырехпроводных) сетях электропитания с глухозаземленной или изолированной нейтралью.

Фильтры представлены в нескольких модификациях в зависимости от типа сети и максимального рабочего тока:

Фильтр «Фазан-1Ф-20»
Фильтр «Фазан-1Ф-40»
Фильтр «Фазан-1Ф-100»
Фильтр «Фазан-ЗФ-200»

Гарантия 12 мес

Параметр и характеристика	Значение
Диапазон частот подавления электромагнитного поля	0,02-1000 МГц
Вносимое затухание в диапазоне частот подавления электромагнитного поля, не менее	60 дБ (-3дБ)
Величина падения напряжения на каждой шине фильтра при номинальном рабочем токе на частоте 50 Гц от значения напряжения сети, не более	2 %
Общий уровень воздушного шума, создаваемого изделием, не более	35 дБА
Напряжение питающей сети:
«Фазан-1Ф-20», «Фазан-1Ф-40», «Фазан-1Ф-100»	220 В (+10 % -15 %)
«Фазан-3Ф-200»	380 В (+10 % -15 %)
Частота питающей сети	(50±1,25) Гц
Максимальный рабочий ток:
«Фазан-1Ф-20»	20А
«Фазан-1Ф-40»	40А
«Фазан-1Ф-100»	100А
«Фазан-3Ф-200»	200А
Масса, не более	24 кг
Габаритные размеры (с патрубком), не более:
«Фазан-1Ф-20»; «Фазан-1Ф-40»; «Фазан-1Ф-100»	1020х220х100 мм
«Фазан-3Ф-200»	1020х220х150 мм

Наименование	Количество, шт.
Фильтр серии «Фазан»	1
Руководство по эксплуатации	1
