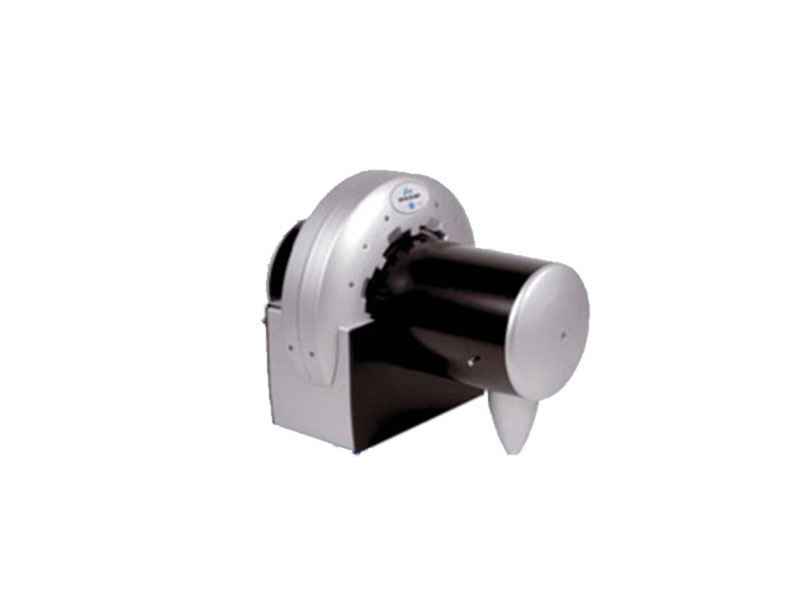

ВИД-ЭП

Комплекс для цифровой обработки рентгенографических снимков

Назначение
Технические характеристики
Комплектация

Аппаратно-программный комплекс "Вид-ЭП" вобрал в себя все преимущества "Вид-Х", но в его состав, в отличие от "Вид-Х", входит сканер запоминающих экранов (Image Plate) на основе фотостимулированного люминофора. Дефектоскопические характеристики контроля с применением запоминающих экранов аналогичны характеристикам контроля с применением рентгеновской пленки с усиливающими экранами. Запоминающие экраны позволяют получать качественное цифровое изображение просвечиваемого объекта, при этом не требуется ни углубленных знаний в области рентгеновской дефектоскопии, ни специальной фотолаборатории для проявления пленок.

Запоминающие экраны являются полной функциональной заменой рентгеновской пленки и применяются они следующим образом: экран загружается в защитную кассету (гибкую или жесткую), размещается за контролируемым объектом, так же как и обычная пленка. Затем проводится экспонирование. Далее экран размещается в специальное считывающее устройство и производится сканирование теневого рентгеновского изображения с одновременной передачей его в управляющий компьютер, причем время сканирования в среднем составляет не более трех минут (зависит от разрешения сканирования и от размеров экрана).

Преимущества в работе по сравнению с рентгеновской пленкой:

  • не требуется фотолаборатория для проявки пленки;
  • отсутствие «мокрого процесса» позволяет применять запоминающие экраны как в стационарных, так и полевых условиях;
  • не требуется специального помещения или оборудования для зарядки и извлечения запоминающих экранов из кассет из-за низкой чувствительности экранов к видимому свету;
  • большой динамический диапазон запоминающих экранов облегчает выбор времени экспозиции и предоставляет возможность контроля объектов с очень большими перепадами рентгеновской плотности;
  • общее время получения рентгеновского изображения сокращается не менее чем в два раза, а если учитывать время оцифровки рентгеновских пленок, то не менее чем в 5 раз;
  • получаемое изображение сразу является цифровым и не требует дополнительных манипуляций с ним по оцифровке;
  • запоминающие экраны являются многоразовыми и допускают несколько тысяч экспозиций. Процесс сканирования одновременно стирает информацию с экрана.
Единственным недостатком применения запоминающих экранов можно считать отсутствие «твердой копии» результатов контроля.
Гарантия 12 мес.
Характеристика Значение
Размер пикселя для CR 35 SEC / CR 35 NDT / HD-CR 35 NDT 50/30/12,5 мкм
Минимальное разрешение (в зависимости от типа экрана) 80/50/25 мкм
Динамический диапазон 65 000 градаций
Максимальная ширина экрана (длина не ограниченна) 350 мм
Габаритные размеры 390 х 380 х 520 мм
Вес 21 кг
Потребляемая мощность 70 Вт
Питание 100 - 240 В (50 - 60 Гц)
Диапазон рабочих температур от +10 до +35oС
Диапазон температур хранения от -20 до +60oС
Наименование Кол-во, шт.
ВИД-ЭП 12,5. 12,5 мкм размер пикселя сканера 1
Экран с памятью HD 200х250мм 1
Системный блок* 1
Монитор 2
Специальное программное обеспечение 1
*- Так же система может поставляться с ПЭВМ типа ноутбук.
