ТАЛИС-НЧ-М2

Система исследования эффекта АЭП в технических средствах и отходящих от них линиях в речевом диапазоне частот

Описание
Технические характеристики
Комплектация
Сертификаты

Система измерительная автоматизированная «Талис-НЧ-М2» предназначена для измерения электрических сигналов, возникающих за счет акустоэлектрических преобразований в технических средствах и отходящих от них линиях в речевом диапазоне частот и оценки защищённости различных технических средств от утечки речевой информации в соответствии с требованиями нормативно-методическими документами ФСТЭК России.

Система обеспечивает:

  • автоматизированное исследование технического средства на наличие сигналов, возникающих за счёт эффектов АЭП в техническом средстве и в отходящих от него линиях в речевом диапазоне частот в полном соответствии с действующими нормативно- методическими документами;
  • автоматическую передачу в расчет результатов измерений сигналов в техническом средстве и в отходящих от него линиях и характеристик использованного для измерений оборудования, в том числе амплитудно-частотных характеристик пробника и входного фильтра-усилителя НЧ;
  • проведение расчета показателя защищенности ТС и отходящих от него линий от утечки информации по каналу АЭПв речевом диапазоне частот с выводом результатов в текстовый файл стандарта HTML или DOC (по выбору оператора);
  • предоставление оператору системы «Талис-НЧ-М2» пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы «Талис-НЧ-М2» в режиме автоматического выполнения задания и в режиме ручного исследования сигналов;
  • возможность формирования задания с указанием параметров автоматического поиска сигналов АЭП;
  • автоматический поиск и измерение параметров сигналов в соответствии с подготовленным заданием;
  • возможность визуализации обнаруженных в процессе исследования сигналов (в виде спектра сигналов);
  • возможность сохранения ранее сформированных заданий и результатов их выполнения;
  • защиту ПО от несанкционированного использования при помощи технологии электронных ключей.

Параметр или характеристика

Единица измерения

Значение

Канал измерения сигналов АЭП в линии

Виды исследуемых линий

- слаботочные линии;

- линии электропитания 220 В 50 Гц

Диапазон измеряемых частот напряжения переменного тока в линии

Гц

100 – 11200

Диапазон измерений напряжения переменного тока в слаботочных линиях

В

2·10-8 – 3

Минимальная ширина полосы пропускания

Гц

1

Погрешность измерения напряжения переменного тока

дБ

0,5

Спектральная плотность напряжения собственного шума

нВ/ÖГц

20

Диапазон измерений напряжения переменного тока в линиях промышленной сети *

В

3·10-7 – 1,0

Погрешность измерения частоты напряжения переменного тока

%

± 0,01

Канал измерения тестового акустического сигнала

Диапазон рабочих частот при измерении звукового давления

Гц

100 – 11200

Диапазон измерения уровня звукового давления

дБ

(20 мкПа)

20 - 120

Погрешность измерения уровня звукового давления на частоте 1 кГц

дБ

(20 мкПа)

1

Канал формирования тестового акустического сигнала

Диапазон частот акустического тестового сигнала

Гц

100 – 11200

Минимальное значение максимального уровня звукового

давления тестового акустического сигнала на расстоянии 1 м


дБ (20 мкПа)


100

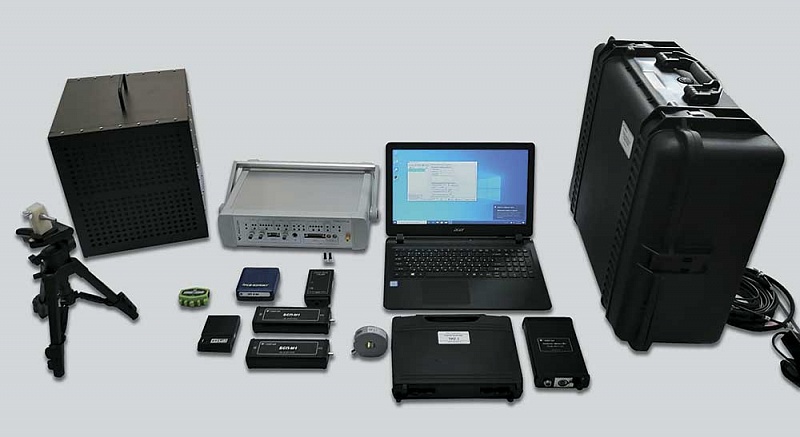

Наименование

Количество

Персональная ЭВМ

1к-т

Активный разветвитель USB

1к-т

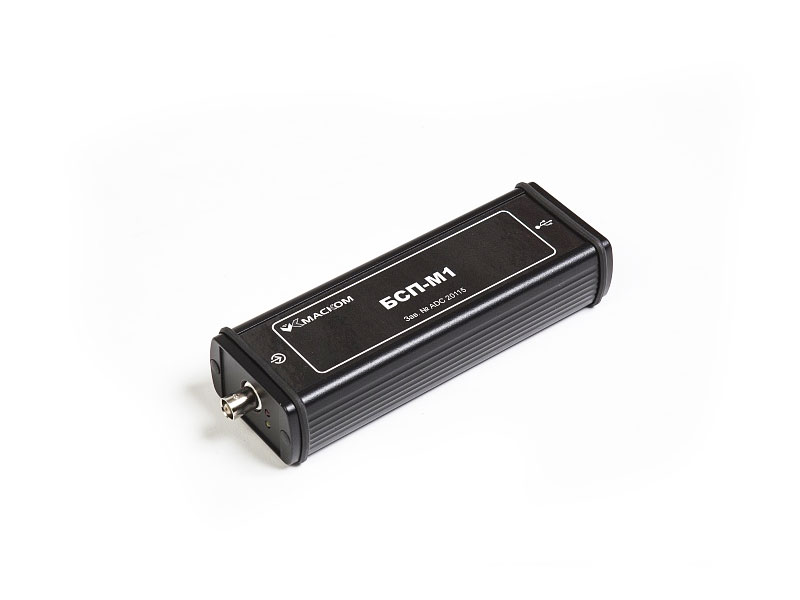

Блок преобразований (анализатор спектра)

1шт.

Входной фильтр-усилитель низкой частоты

1 шт.

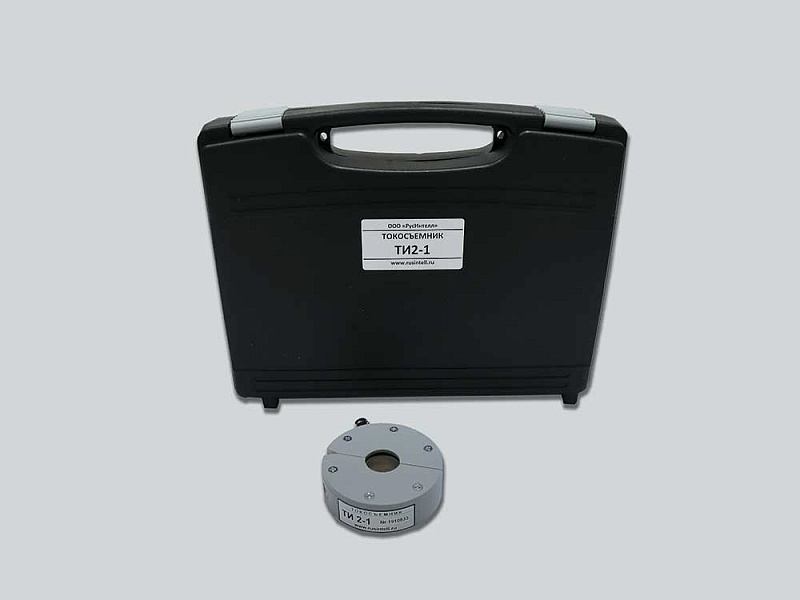

Токосъемник измерительный

1 к-т

Комплект соединительных и измерительных кабелей

1 к-т

Модульный адаптер

1 шт.

Заглушка

2 шт.

Аккумуляторная батарея

4 шт.

Зарядное устройство

1 шт.

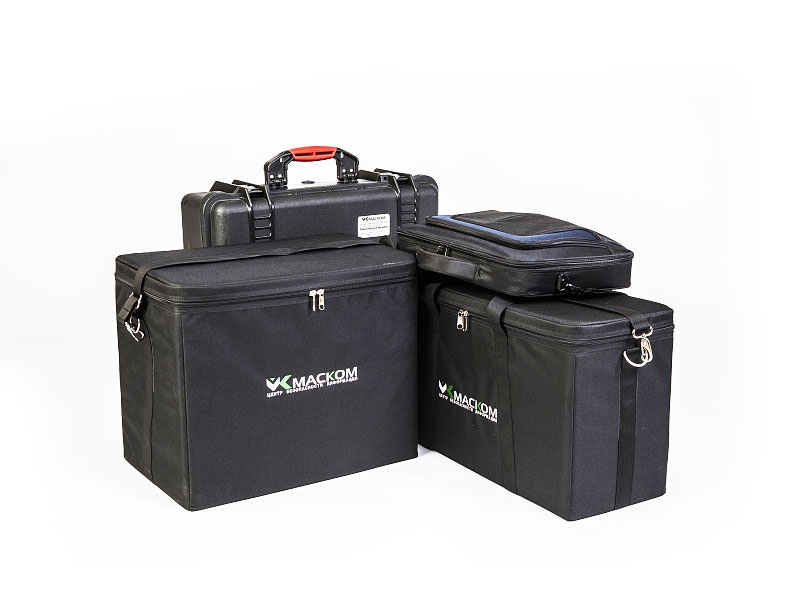

Жёсткая укладка (кейс)

1 шт.

Блок преобразований (шумомер)

1 шт.

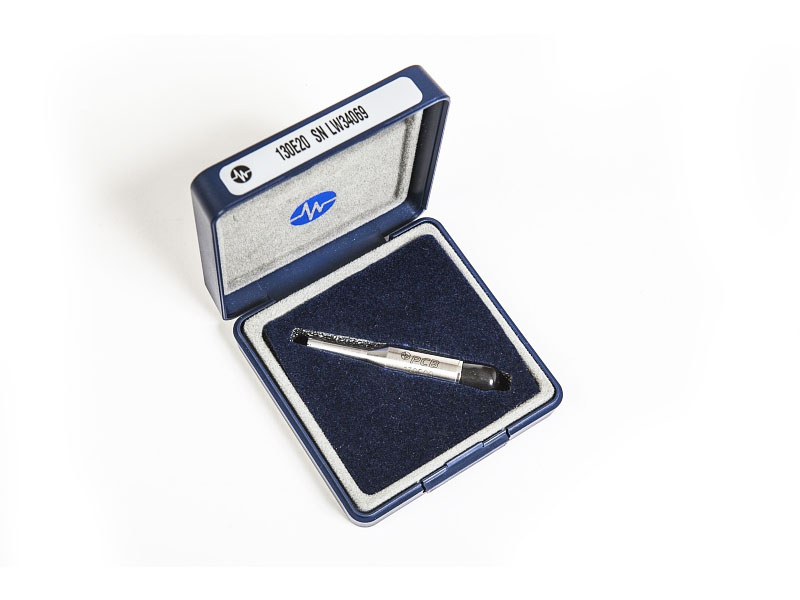

Измерительный микрофон

1 шт.

Источник калиброванного звукового давления

1 шт.

Штатив для микрофона

1 шт.

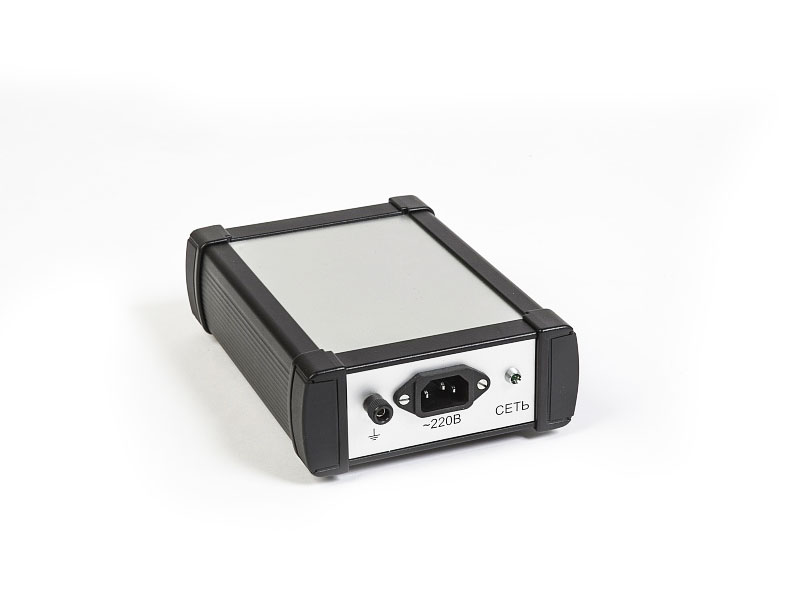

Генератор-усилитель тестового акустического сигнала

1 шт.

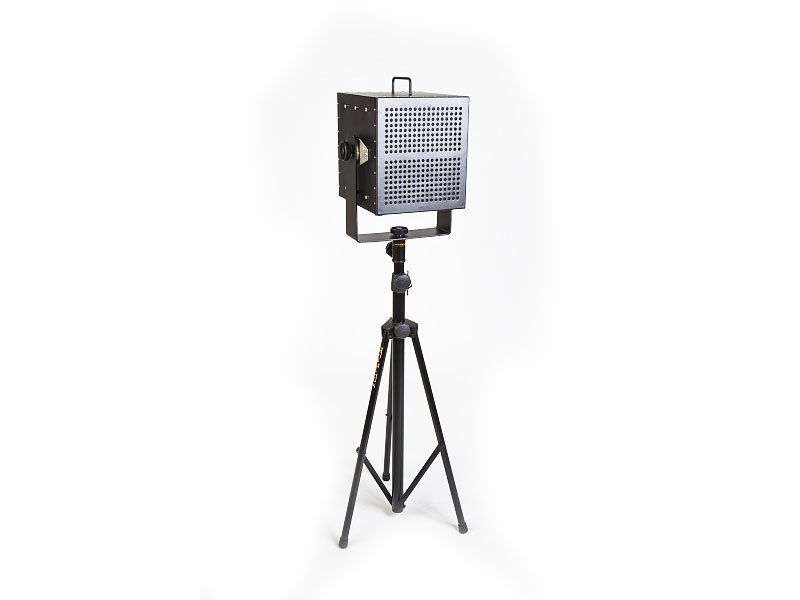

Универсальная экранированная колонка

1 к-т

Программное обеспечение для обеспечения связей между отдельными элементами системы и управления процессом измерений

1 к-т


Система «Талис-НЧ-М2» внесена в государственный реестр средств измерений (Номер в госреестре 79487-20).

Сертификат ФСТЭК России № 4376 от 05.03.2021 г. на программный модуль расчета «Талис-НЧ-Дельта» о соответствии требованиям по безопасности информации нормативно-методического документа «Meтoдика оценки эффективности защиты акустической речевой информации от утечки за счет акустоэлектрических преобразований в технических средствах и системах» (ФСТЭК России, 2018)
