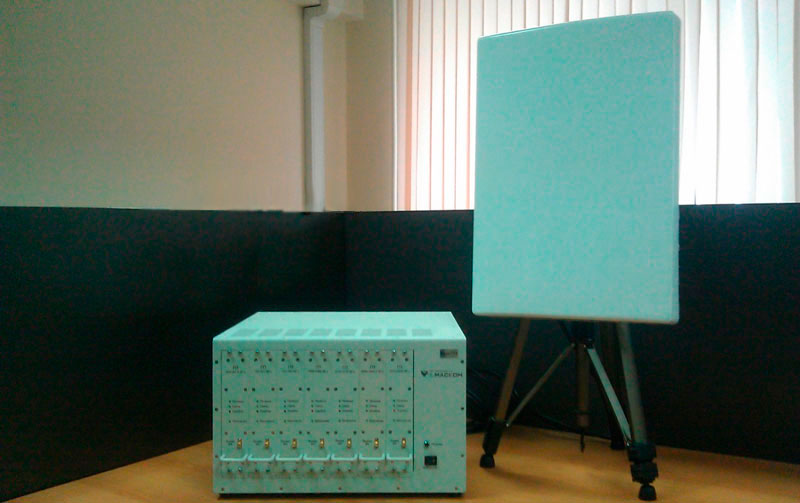

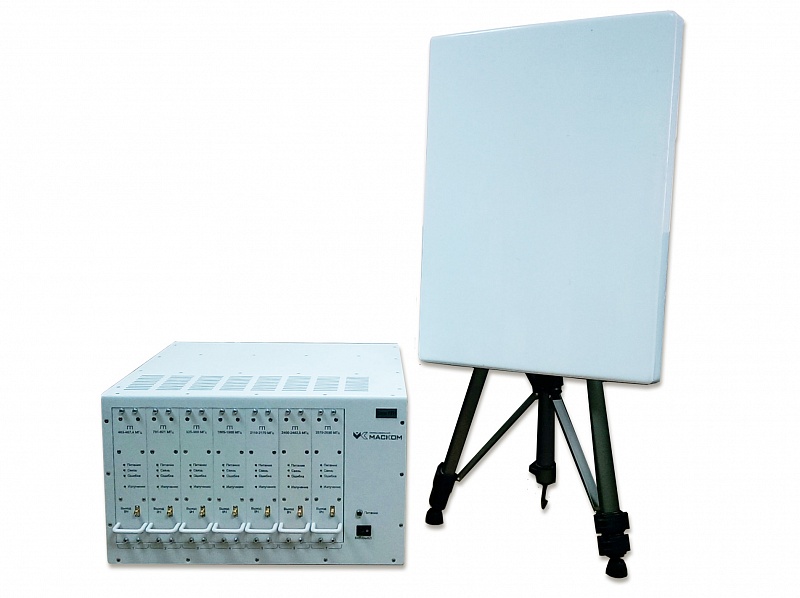

Изделие «АББАТ»

Описание
Ключевые особенности
Рабочие диапазоны частот

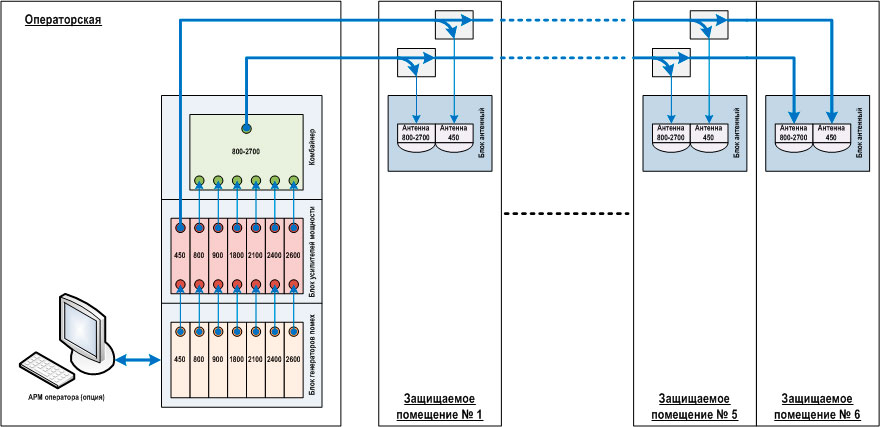

Схема

Изделие предназначено для защиты помещений от утечки речевой и видовой информации по беспроводным каналам связи за счет недекларированных (недокументированных) возможностей БСС в существующих и перспективных частотных диапазонах БСС.



Особенности

Преимущество

Метод подавления

В изделии заложены функции формирования помехи как «заградительной», т.е. во всем спектре частот стандарта и «прицельной», т.е. на конкретных частотах (каналах), так и адаптивной помехи.

Выбор помехи определяет оператор на этапе настройки изделия.

Стандарты и диапазоны подавления

(CDMA2000 - 463-467,4; LTE-700 - 761-791; LTE-800 - 791-821; GSM/UMTS-900 - 925-960; DCS/LTE-1800 - 1805-1880; DECT - 1880-1900; UMTS-2100-FDD - 2110-2170; Wi-Fi/Bluetooth/Zigbee - 2400-2483,5; LTE-2600/WiMAX - 2570-2690)

Задание дополнительных параметров сигнала помехи

В изделии реализованы функции изменения параметров помехи с целью её оптимизации для перспективных стандартов связи: скорость перестройки в диапазоне подавления, ширина полосы помехи.

Электромагнитная совместимость изделия

В изделии реализованы функции установки пропусков частот подавления на любых частотах работы изделия, с целью возможности эксплуатации совместно с другими участниками радиоэфира (радиостанции различного назначения, работа спецоборудования и пр.).

Для исключения взаимного влияния модулей генератора помех оборудование изготовлено в соответствии с требованиями к электромагнитному экранированию модулей и узлов радиоэлектронных средств УВЧ и СВЧ диапазона.

Совместимость работы с радиоприемным и радиопередающим оборудованием (ЭМС)

В изделии реализована возможность установки пропусков частотных каналов для работы виртуальных базовых станций, а также другого радио- приемно-передающего оборудования.

Использование направленных АФУ

Реализованное направленное АФУ позволяет:

  • снижать демаскирующие признаки работы изделия путем получения электромагнитного поля подавления только в требуемой зоне за счет имеющейся диаграммы направленности антенны;
  • получать максимальный коэффициент передачи сигнала помехи;
  • осуществлять формирования равномерного ЭМП РЧ в заданном направлении.

Модульность

В изделии реализованы:

  • Возможность устанавливать в шасси изделия различные модули генераторов помех, в зависимости от действующих на объекте защиты стандартов БСС, тем самым минимизируя комплект оборудования для выезда под конкретную задачу.
  • Возможность увеличения мощности изделия путем использования дополнительных усилителей мощности, не используемых на объекте стандартов (в зависимости от электромагнитной обстановки).

Унификация - возможность использования изделия как в составе взаимосвязанной территориально распределенной системы РЭП БСС, так и автономно

В изделии реализованы:

  • Возможность установки оборудования на объектах стационарно, при этом модули генераторов помехи устанавливаются в серверной (управление осуществляется через ЗЛВС), а линейные усилители и АФУ устанавливаются в помещениях на этаже, что позволит значительно минимизировать затраты на оборудование.
  • Возможность использования оборудования на выездных мероприятиях (оборудование поставляется в кейсах на колесах с соответствующими АФУ и штативами)
  • Возможность размещения АФУ в уличных условиях (возможность периметральной защиты территории объекта)

Централизованное управление и контроль состояния системы (для объектовой версии)

В изделии реализована:

Телеметрия – индикация важнейших параметров работы оборудования, в т.ч. наличие излучения, состояние электропитания модулей генераторов помехи, величина их выходной мощности, температуры выходных каскадов, подключение согласованной нагрузки и др.

Настройка системы при помощи специализированного ПО

В изделии реализована:

Функции, применяемые в сервисном ПО для настройки системы доступны ограниченному кругу лиц, только в момент настройки системы. По решению предусмотрено невозможность изменения пользователями настроек системы после сдачи её в эксплуатацию

Интеграция в объектовую систему технической защиты информации (АССОИ)

В изделии предусмотрены:

  • Возможность отображения местоположения элементов системы на плане объекта.
  • Возможность совместной работы системы с объектовыми системами радионаблюдения, системами защиты по каналу ПЭМИН и др.

№п/п

Наименование стандарта БСС

Рабочий диапазон частот, МГц

Статус диапазона

1

CDMA2000

463-467,4

Используемый

2

LTE-700

761-791

Перспективный/

используемый регионально

3

LTE-800

791-821

Используемый

4

GSM/UMTS-900

925-960

Используемый

5

DCS/LTE-1800

1805-1880

Используемый

6

DECT

1880-1900

Используемый

7

UMTS-2100-ТDD

2010-2025

Перспективный

8

UMTS-2100-FDD

2110-2170

Используемый

9

LTE/WiMAX-2300

2300-2400

Перспективный

10

Wi-Fi/Bluetooth/Zigbee

2400-2483,5

Используемый

11

LTE-2600/WiMAX

2570-2690

Используемый

12

WiMAX

3400-3800

Перспективный

13

WiMAX

4900-5100

14

Wi-Fi

5150-5350

Используемый локально

15

Wi-Fi

5650-6425

Используемый локально

Примечание: * - инженерно-технические решения, заложенные в конструкцию изделия, позволяют достаточно оперативно создавать модули генераторов помехи, работающие практически в любом участке спектра частот в диапазоне от 300 МГц до 7 ГГц
