Система Шепот-М1 предназначена для проведения специальных акустических и вибрационных измерений в помещениях с целью оценки их защищенности от утечки речевой информации по акустическому и вибрационному каналам.

Система «Шепот-М1» обеспечивает:
  • автоматическое измерение уровня звукового давления тестового сигнала вблизи и на удалении от его источника в 7-ми октавных полосах с центральными частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц;
  • автоматические измерения уровня звукового давления тестового сигнала вблизи от его источника и уровня наведенного им виброускорения в 7-ти октавных полосах с центральными частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц;
  • автоматические измерения уровня звукового давления тестового сигнала вблизи и на удалении от его источника в 19 третьоктавных полосах с центральными частотами 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 и 8000 Гц;
  • автоматические измерения уровня звукового давления тестового сигнала вблизи от его источника и уровня наведенного им виброускорения в 19 третьоктавных полосах с центральными частотами 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 6300 и 8000 Гц;
  • использование данных измерений по 5-ти, 6-ти либо 7-ми октавным полосам для расчета показателей защищенности выделенных помещений по виброакустическому каналу утечки речевой информации;
  • формирование и ведение базы данных о результатах выполненных измерений, включающей информацию о месте проведения измерений (объект, помещение, контрольная точка) и о результатах измерений и расчетов в каждой контрольной точке;
  • составление отчета по результатам измерений в форме, отвечающей требованиям нормативных документов;
  • автоматический и/или ручной режим ввода данных для расчета показателей защищенности выделенных помещений по виброакустическому каналу;
  • возможность перехода на ручное управление аппаратурой системы;
  • установку параметров проведения измерений для каждого измерительного цикла;
  • ввод калибровочных значений измерительных микрофонов и акселерометра, их сохранение и корректировку.
  • формирование акустических сигналов различных видов при использовании звуковой карты ПЭВМ в качестве генератора шумового сигнала.
Гарантия 12 месяцев

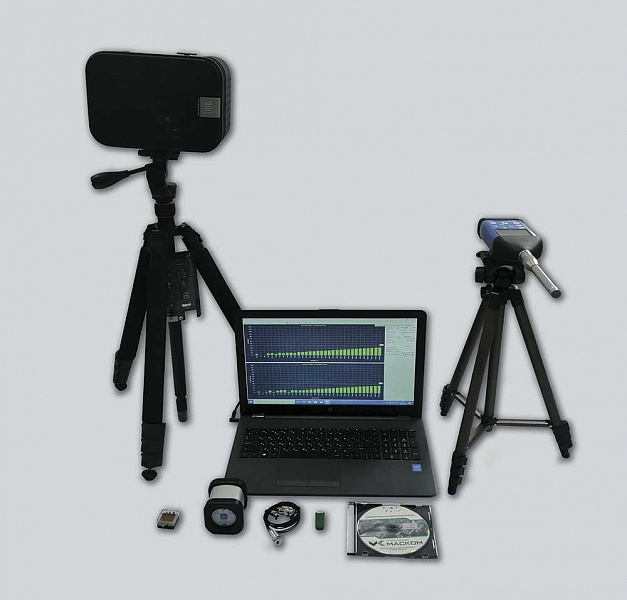

Измерительный блок (шумомер)

2

ICP микрофон

2

ICP-акселерометр

1

Источник калиброванного звукового давления

1

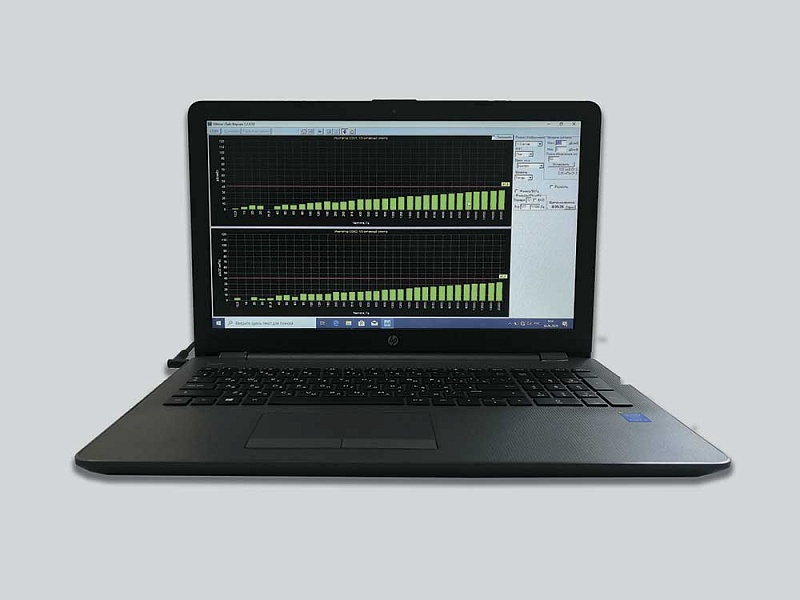

Управляющая ПЭВМ ноутбук

1

Программная оболочка «Шепот-Лайт»

1

Программный модуль «Шепот-Вариант»

1

Колонка акустическая активная «Шелест-М3»

1

Полужесткая транспортная укладка

1

Штатив для громкоговорителя и микрофонов

3

Дополнительно рекомендуем:

Транспортная укладка-кейс (для транспортировки системы)

Радиоканал тракта измерений (комплект)

Комплект для повышения радиуса действия радиоканала тракта измерений

Радиоканал тракта формирования акустического тест-сигнала (комплект)

Акселерометр 352B (акселерометр повышенной чувствительности)

Характеристика

Единица

измерения

Значение

Диапазон рабочих частот

Гц

80 - 11300

Диапазон измерений звукового давления, не менее

дБ (20 мкПа)

24 - 132

Диапазон измерений виброускорения, не менее

м·с-2

2∙10-3 - 200

Погрешность измерений уровня звукового давления и виброускорения, не более

дБ

± 0,7

Неравномерность частотной характеристики при измерении звукового давления

Соответствует шумомерам

1-го класса

точности

по ГОСТ Р 53188.1-2008

Максимальное звуковое давление тест-сигнала на расстоянии 1 м от излучателя (интегральное, в полосе частот 80-11300 Гц), не менее

дБ

106

Нестабильность излучателя тест-сигнала (при измерении в 7 октавных полосах с центральными частотами 250, 500, 1000, 2000 и 4000 Гц) за 10 мин, не более

дБ

±1

Неравномерность АЧХ излучателя тест-сигнала в полосе частот 80 – 11300 Гц (при измерении в 7 октавных полосах с центральными частотами 125, 250, 500, 1000, 2000, 4000 и 8000 Гц), не более

дБ

±12

Точность расчета показателей защищенности выделенных помещений по виброакустическому каналу, не хуже

не хуже заданных предельных

значений

Напряжение электропитания от сети переменного тока

В

198 - 242

Частота сети переменного тока

Гц

50±1
