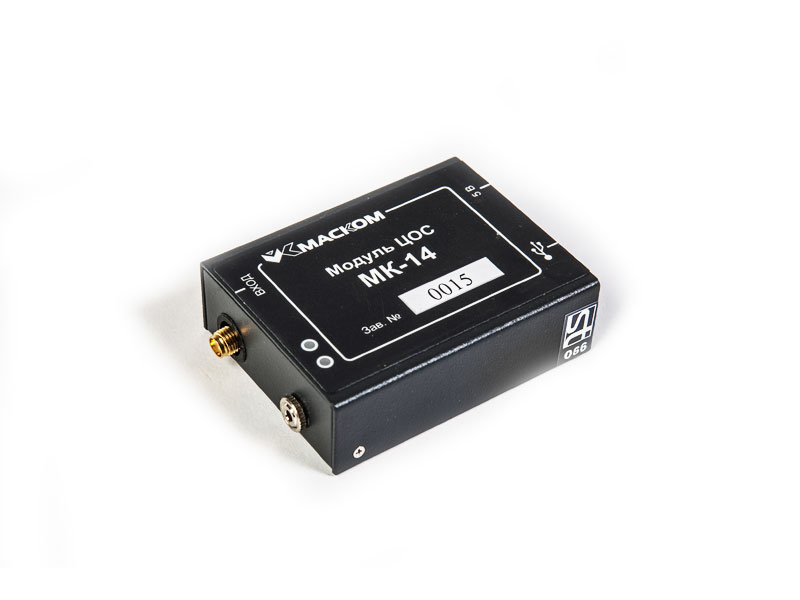

Модуль ЦОС «МК-14»

Описание
Комплектация
Технические характеристики

Дополнительный модуль к автоматизированным системам оценки защищенности технических средств от утечки информации по каналу ПЭМИН серии «Сигурд»

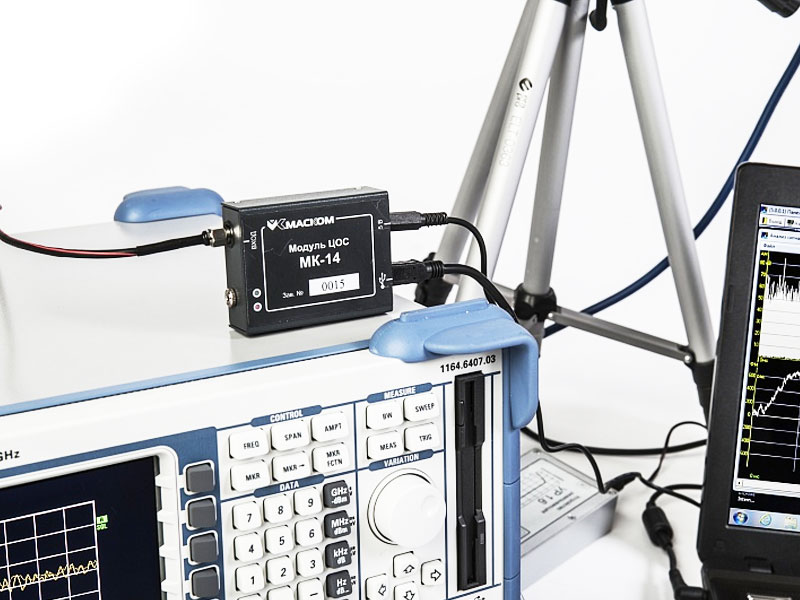

Модуль цифровой обработки сигналов «МК-14» предназначен для приема и последующего многофункционального анализа электрических сигналов в заданном диапазоне частот. Является дополнительной опцией автоматизированной системы оценки защищенности технических средств от утечки информации по каналу ПЭМИН «Сигурд» и обеспечивает расширение возможностей моделей анализаторов спектра или измерительных приёмников, имеющих в обязательном порядке выход ПЧ.

Модуль ЦОС «МК-14» может использоваться как составная часть и в других, кроме «Сигурд», измерительных и исследовательских системах.

Товар не подлежит сертификации

Модуль ЦОС «МК-14» позволяет:

  • сократить время поиска сигналов при высоком разрешении по частоте до 50 раз (быстрее, чем это можно сделать средствами анализатора);
  • повысить чувствительность системы от 10 до 100%;
  • производить поиск и анализ сигналов с высоким разрешением по частоте, что, в свою очередь, дает более детальную представление о сигнале (особенно заметно, при масштабировании графиков);
  • проводить коррекцию и верификацию сигналов прямо в цикле поиска (сканирования).

Отличительные возможности:

  • Отображение амплитудного спектра сигнала в логарифмическом и линейном масштабе облегчает восприятие спектров оператором;
  • Просмотр амплитудной и фазовой модуляции, а также амплитудной и частотной комплексного сигнала в полярных координатах;
  • Включение и отключение полосового и видео фильтров для исследуемой частоты, просмотр графика амплитуды без постоянной составляющей, просмотр графика частоты без постоянной составляющей;

Исследование выходного сигнала модуля ЦОС в декартовых координатах (действительная и мнимая часть комплексного сигнала).

Гарантия 12 мес.
Наименование Кол-во, шт.
Модуль ЦОС 1
Кабель SMA-BNC 1
Кабель USB 1
Адаптер питания 1
Комплект драйверов на CD диске 1

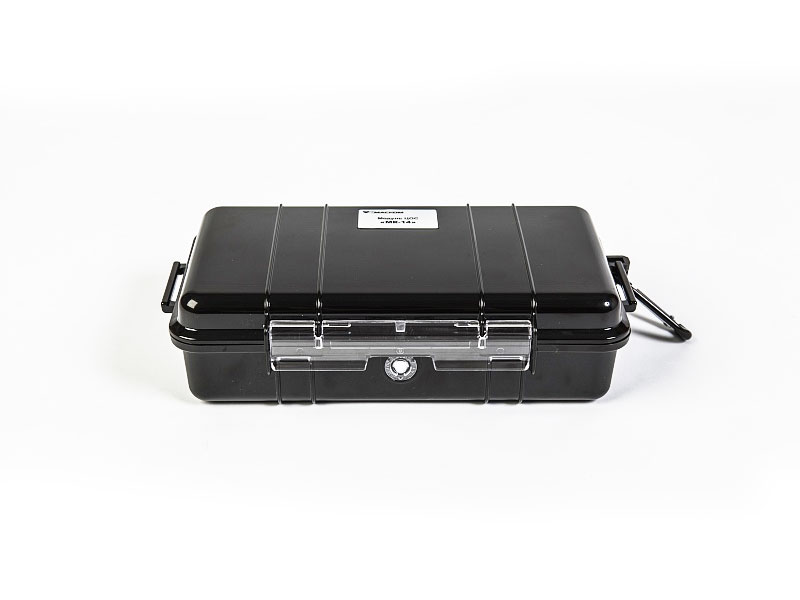

Мини-кейс для переноски 1
Диапазон частот от 0,01 до 30 МГц
Разрядность АЦП 14 бит
Частота квантования АЦП 80 МГц
Максимальный уровень входного сигнала 3 дБ
Односигнальный динамический диапазон не хуже 80 дБ
Динамический диапазон по интермодуляционным искажениям третьего порядка не хуже 75 дБ
Спектральное разрешение (RBW ЦОС) от 0,6 до 3000 Гц
Потребляемый ток, А, не более 0,5
Напряжение питания 5 В
Интерфейс передачи данных USB 2.0
Габариты модуля 80х60х30 мм
Масса модуля 200 г
Модуль ЦОС «МК-14»
Модуль ЦОС «МК-14»

Инструкция

Товары в дополнение

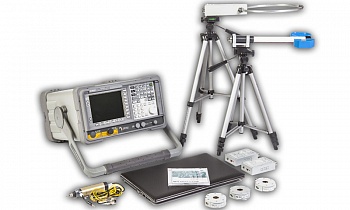

Серия «Сигурд»
