Шорох-3

Система постановки виброакустических и акустических помех

Назначение
Технические характеристики
Комплектация
Сертификаты

Система постановки виброакустических и акустических помех «Шорох-3» предназначена для защиты акустической речевой информации, циркулирующей в выделенных помещениях 1, 2 и 3 категорий и особо важных помещениях.

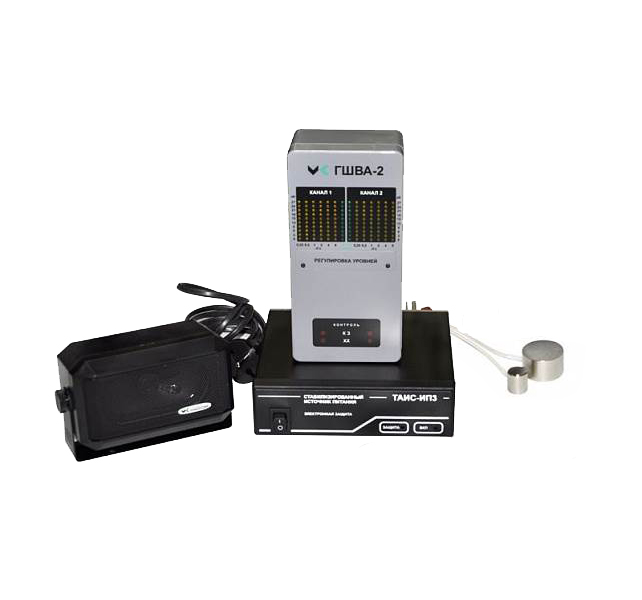

Система представляет собой комплекс устройств, состоящий из блока генератора электрического шума ГШВА-2, источника питания ТАИС-ИП3 и оконечных излучателей ПЭД-5, ПЭД-6, АСМик-1 и OMS-2000.

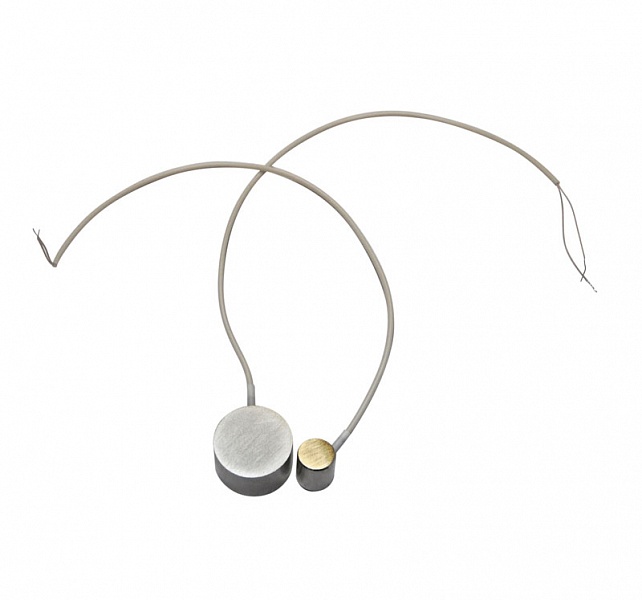

В системе используются электродинамические вибровозбудители:

  • ПЭД-5 для защиты ограничивающих и инженерных конструкций;
  • ПЭД-6 для защиты остекления окон.

В качестве акустических излучателей в системе используются громкоговорители (колонки) OMS-2000 и АСМик-1 для защиты дверных проёмов, вентканалов и т.д.

К одному источнику питания ТАИС-ИП3 может быть подключено до 3-х блоков ГШВА-2.

К одному каналу блока ГШВА-2 может подключаться до 10 оконечных излучателей (вибровозбудителей ПЭД-5/ПЭД-6 или акустических излучателей OMS-2000/АСМик-1) при их последовательно-параллельном включении.

СИСТЕМА ШОРОХ-3 ОБЕСПЕЧИВАЕТ:

  • защиту выделенных помещений от утечки речевой информации по любым акустическим и вибрационным каналам;
  • контроль работоспособности преобразователей и их соединительных (проводных) линий.


Гарантия: 12 месяцев

Параметр и характеристика Значение
Количество независимых каналов 2
Вид сигнала-помехи Белый шум
Наличие эквалайзера (частотной регулировки по октавам) Да
Индикация работоспособности системы Да
Диапазон рабочих температур 10-35 ºС
Напряжение сети электропитания системы 220 В ±20%
Частота сети электропитания системы 50 Гц ±2%
Потребляемая мощность от сети напряжением 220 В 50 Гц 50 Вт
Масса/габаритные размеры составных частей системы «Шорох-3»:

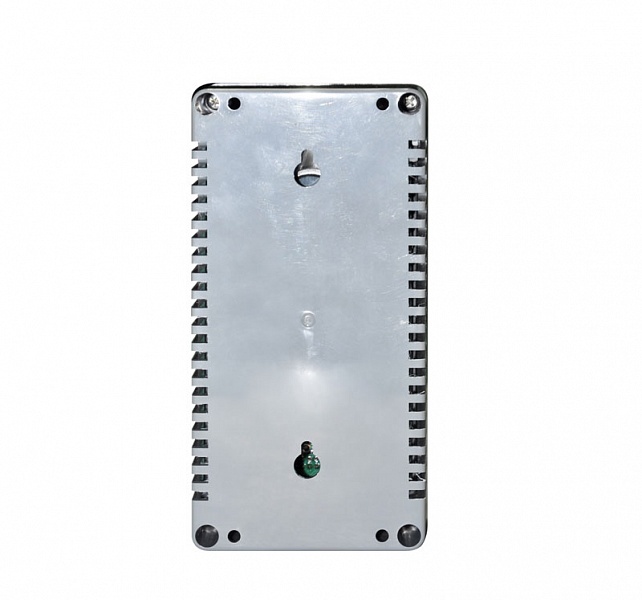

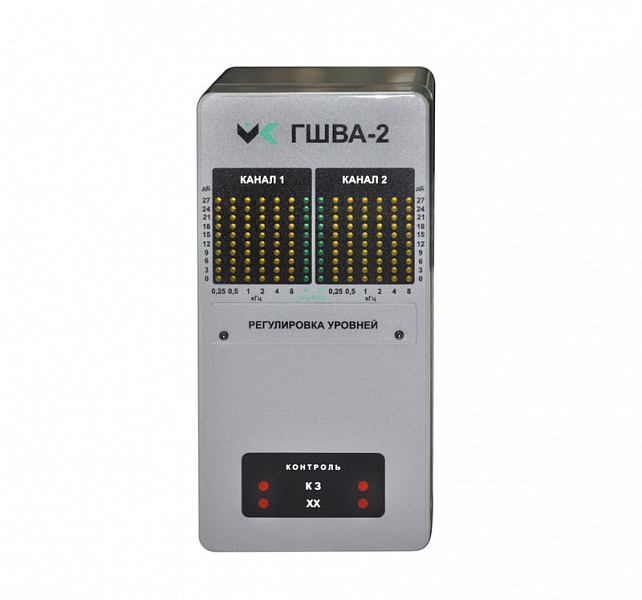

блок ГШВА-2 не более 0,45 кг/80х160х60 мм

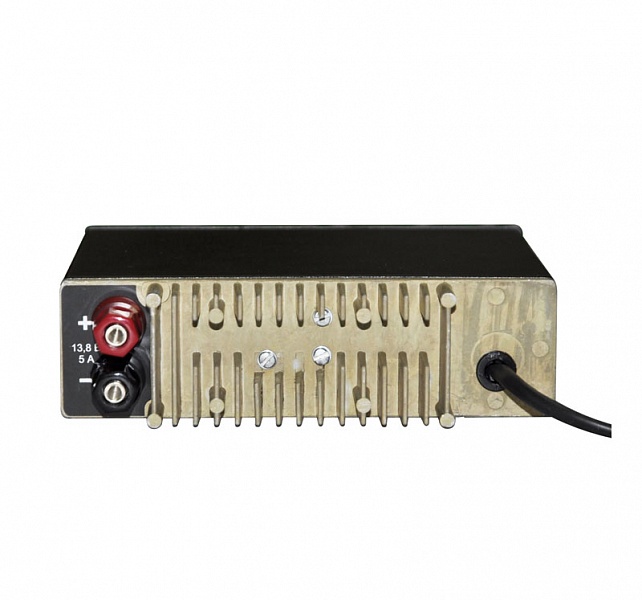

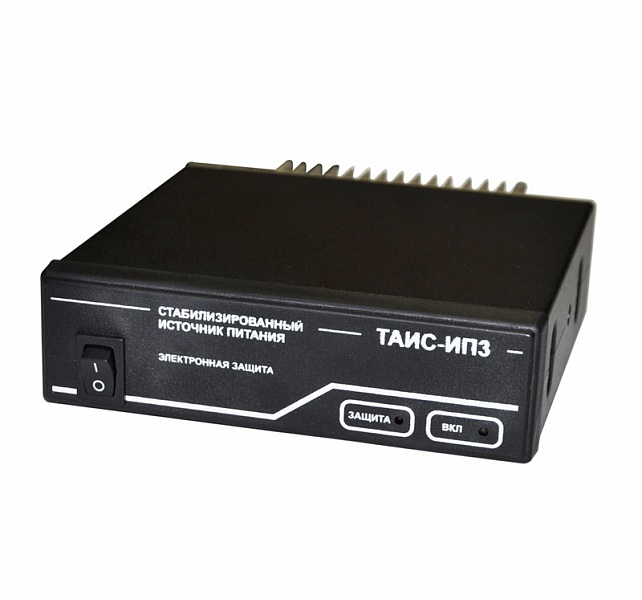

стабилизированный источник питания «Таис-ИП3» 1,0 кг/150х50х200 мм

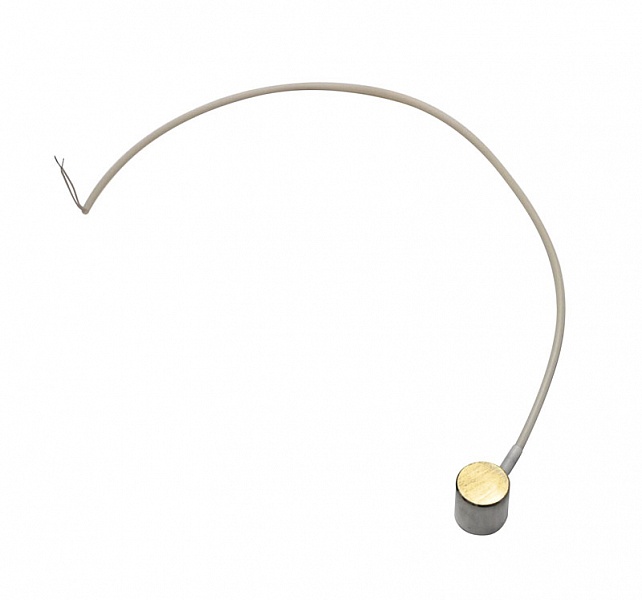

вибровозбудитель ПЭД-6 не более 0,015 кг/не более Ǿ16х19 мм (без линии)
вибровозбудитель ПЭД-5 не более 0,04 кг/не более Ǿ25х15 мм (без линии и основания)
излучатель АСМик-1 не более 0,22 кг/не более 175х67х78 мм

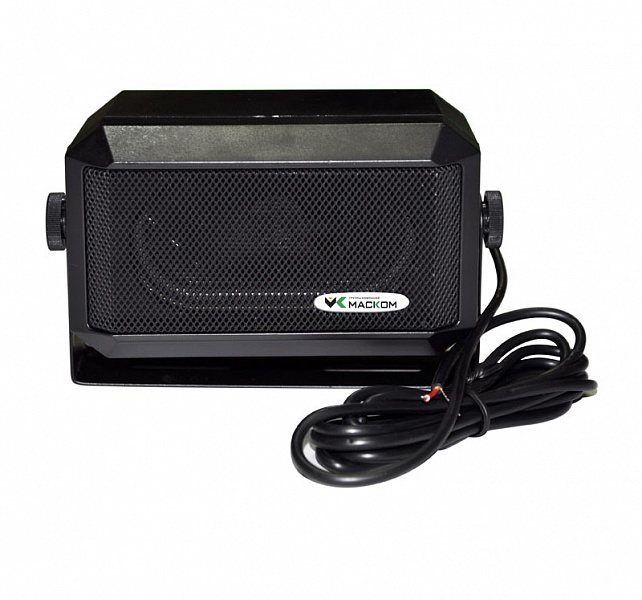

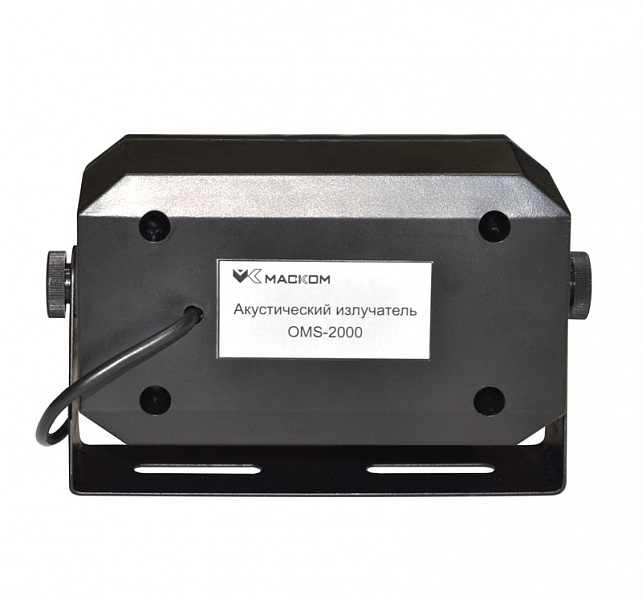

излучатель OMS-2000 не более 0,3 кг/не более 85х135х60 мм
Наименование Количество, шт.
Блок генератора электрического шума ГШВА-2 (к одному источнику питания ТАИС-ИП3) до 3
Блок источника питания ТАИС-ИП3 1
Электродинамический вибровозбудитель ПЭД-5 (на один канал блока ГШВА-2) до 10
Электродинамический вибровозбудитель ПЭД-6 (на один канал блока ГШВА-2) до 10
Акустический излучатель АСМик-1 (на один канал блока ГШВА-2) до 10
Акустический излучатель OMS-2000 (на один канал блока ГШВА-2) до 10
Руководство по эксплуатации 1
Формуляр 1

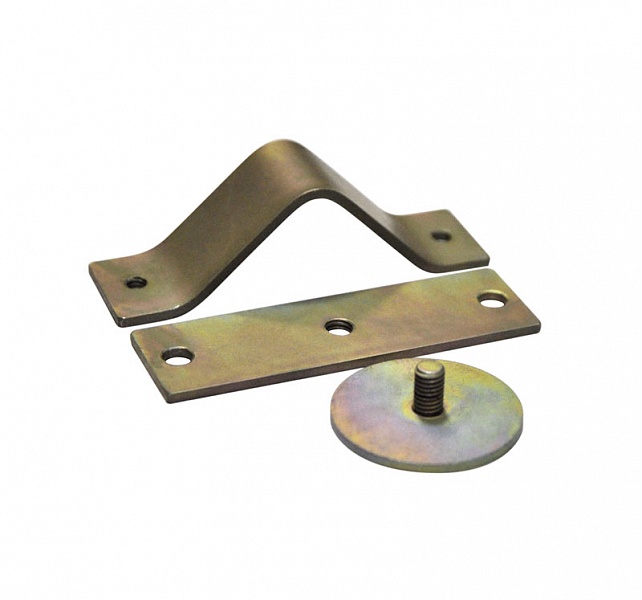

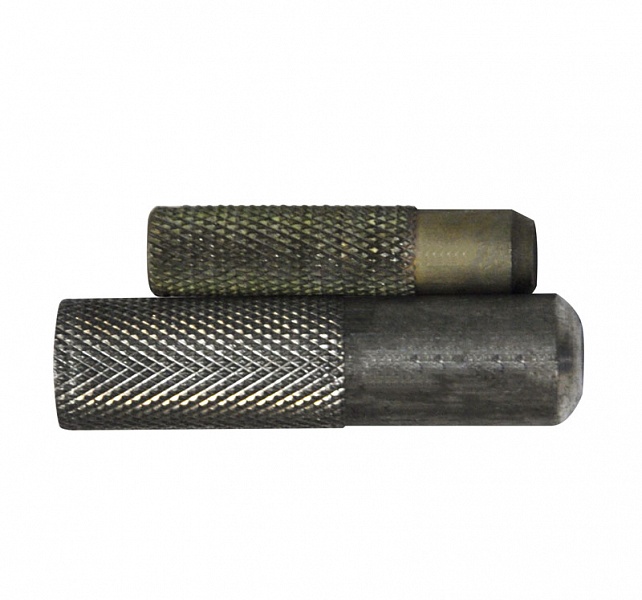

Монтажная площадка и крепёжный дюбель для крепления ПЭД-5 на ограждающие конструкции --
Монтажная площадка и хомут для крепления ПЭД-5 на трубы --

Примечания:

1. Комплектность системы определяется Заказчиком, исходя из параметров защищаемого помещения.

2. Для обеспечения работоспособности системы в её состав должны входить ГШВА-2, ТАИС-ИП3 и хотя бы один из вибровозбудителей или акустических излучателей.

3. Количество оконечных излучателей одного типа на один канал ГШВА-2 не может превышать 10 шт.

4. Монтажный комплект входит в цену ПЭД-5. Количество и тип элементов крепления определяются при заказе и должны совпадать с количеством заказанных ПЭД-5.

5. ПЭД-6 крепятся на окна методом наклеивания. Для этого можно использовать УФ-отверждаемый клей или клей для автомобильных зеркал заднего вида. Клей приобретается Заказчиком самостоятельно.

Сертификат ФСБ России № СФ/СЗИ-0005 от 30.12.11 г., действует до 01.08.16 г.

Решение № 120/О от 20.05.14 г. о невозможности выдачи пожарного сертификата в связи с тем, что требования пожарной безопасности к заявленной продукции на средства защиты не установлены (ФЗ № 123 от 22 июля 2008 г.)

Экспертное заключение № 77.01.09.П.002090.05.14 от 16.05.14 г. о соответствии продукции единым санитарно-эпидемиологическим и гигиеническим требованиям
