Кордон-2

Анализатор электромагнитного поля

Назначение
Технические характеристики
Комплектация

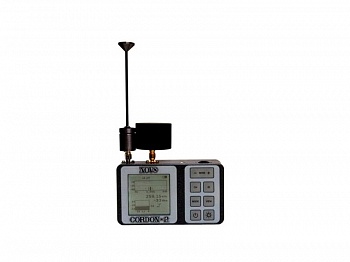

Анализатор электромагнитного поля "КОРДОН-2" предназначен для выявления и локализации маломощных источников электромагнитного излучения.

Работа анализатора основана на интегральном методе измерения уровня электромагнитного поля в точке его расположения.

Изделие позволяет не только обнаружить излучение радиопередатчика, негласно установленного в выделенном помещении, но и измерить частоту его сигнала, а также оценить мощность электромагнитного излучения в точке приема.

Изделие позволяет обнаружить и локализовать закладные устройства и устройства средств связи, работающие в диапазонах частот стандартов GSM900/1800; AMPS/DAMPS, CDMA One; CDMA2000, UMTS, DECT; IEEE802.15.1 (Bluetooth); IEEE802.11a (Wi-Fi 5ГГц); IEEE802.11b; IEEE802.11g (Wi-Fi 2,4ГГц); IEEE802.15.4 (ZigBee) и LTE (4G), произвести оценку уровня мощности излучения данными устройствами.

Анализатор поля "КОРДОН-2" имеет два режима - "режим поиска" и режим "акустической завязки".

В режиме поиска осуществляется измерение частоты и уровня электромагнитного излучения.

В режиме "акустической завязки" возможен поиск радиопередатчиков методом акустической обратной связи.

Прибор снабжен жидкокристаллическим дисплеем, на котором отображаются режимы работы прибора, уровень и частота принимаемого сигнала, а также временные и спектральные диаграммы входного сигнала.

Гарантия 12 мес.

Характеристика Значение
Диапазон рабочих частот, МГц 0,1÷12000
Динамический диапазон, дБ, не менее
  • 0,1 ÷ 120 МГц
  • 120 ÷ 700 МГц
  • 700 ÷ 6400 МГц
  • 6400÷ 12000


70
70
55
45
Чувствительность со входа, мВ, не хуже
  • 0,1 ÷ 75 МГц
  • 75 ÷ 440 МГц
  • 440 ÷ 6400 МГц
  • 6400 ÷ 12000


0,30
0,30
1,25
5,0
Чувствительность со входа при обнаружении мобильных средств связи, мВ, не хуже 2,0
Встроенный атеннюатор, дБ 0;10;20;30
Напряжение питания (4 элемента питания типа "АА"), В 6,0
Ток потребления, мА, не более
  • в режиме поиска
  • в режиме "акустической завязки"


300
500
Габариты без антенн, мм 130 x 34 x 87
Вес основного блока, кг 0,32
Наименование Кол-во, шт.
Блок анализатора 1
Штыревая антенна для диапазона частот 0,1 ÷ 75 МГц 1
Направленные антенны для диапазона частот 75 ÷ 440 МГц и 440 ÷ 12000 МГц 2
Головные телефоны 1
Ключ для фиксации антенн 1
