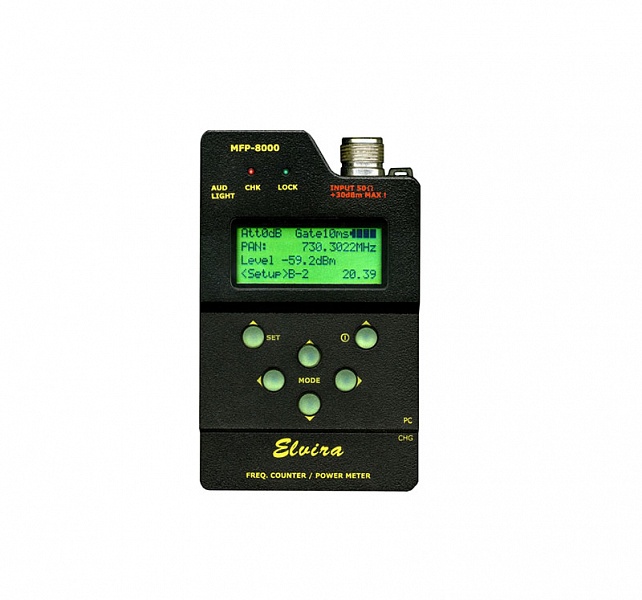

РИЧ-8 (MFP-8000)

Портативный измеритель частоты и мощности

Назначение
Технические характеристики
Комплектация

Портативный измеритель частоты и мощности РИЧ-8 (MFP- 8000) предназначен для измерения частоты и мощности радиосигналов при проведении широкого круга исследовательских, диагностических, регулировочных и поисковых работ с радиоустройствами.

Портативный измеритель частоты и мощности РИЧ-8 (MFP-8000) имеет 4 режима работы:

1. Режим «Panorama» (Обзор) может применяться во всех случаях измерения частоты и мощности электрического сигнала, подключенного ко входному разъему прибора. В этом режиме значения частоты и уровня, полученные в каждом цикле измерения, выводятся на индикатор непрерывно. Цифровая фильтрация измеряемой частоты не используется.

2. Режим «Search» (Поиск) применяется в тех случаях, когда требуется отыскивать источники ра- диоизлучения. В этом режиме для облегчения поиска производится цифровая фильтрация измеряемой частоты и может быть включен режим акустической завязки.

3. Режим «Fix Level» (Превышение уровня) используется для мониторинга изменений состояния эфира.

4. Режим «Pulse» (Импульсные сигналы) для идентификации протоколов передачи сигналов телефонной связи, работающих в стандартах GSM 900, 1800 и DECT. Кроме того, в стандарте GSM, прибор определяет вид передаваемого сообщения «SMS» (текст) или «Talk» (разговор) и значение частоты.

Характеристика Значение
Диапазон рабочих частот 0,1-8000 МГц
Динамический диапазон измерений уровня мощности от минус 53 дБм
до + 30дБм
Точность измерения уровня мощности ± 0,5 дБ
Максимальная измеряемая мощность со встроенным аттенюатором 1 Вт
Чувствительность при измерении частоты
в диапазоне 0,1-0,3 МГц не хуже 13 мВ (минус 25 дБм)
в диапазоне 300-6000 МГц не хуже 1,2 мВ (минус 45 дБм )
в диапазоне 6000-8000 МГц не хуже 13 мВ (минус 25 дБм)
Чувствительность при измерении мощности не хуже 0,5·10-8 Вт
КСВН не более 1,5
Питание встроенная литий ионная батарея 3,6 В/1,95 Ачас
Габариты 115х70х27 мм
Характеристика Значение
Диапазон рабочих частот 0,1-8000 МГц
Динамический диапазон измерений уровня мощности от минус 53 дБм
до + 30дБм
Точность измерения уровня мощности ± 0,5 дБ
Максимальная измеряемая мощность со встроенным аттенюатором 1 Вт
Чувствительность при измерении частоты
в диапазоне 0,1-0,3 МГц не хуже 13 мВ (минус 25 дБм)
в диапазоне 300-6000 МГц не хуже 1,2 мВ (минус 45 дБм )
в диапазоне 6000-8000 МГц не хуже 13 мВ (минус 25 дБм)
Чувствительность при измерении мощности не хуже 0,5·10-8 Вт
КСВН не более 1,5
Питание встроенная литий ионная батарея 3,6 В/1,95 Ачас
Габариты 115х70х27 мм
