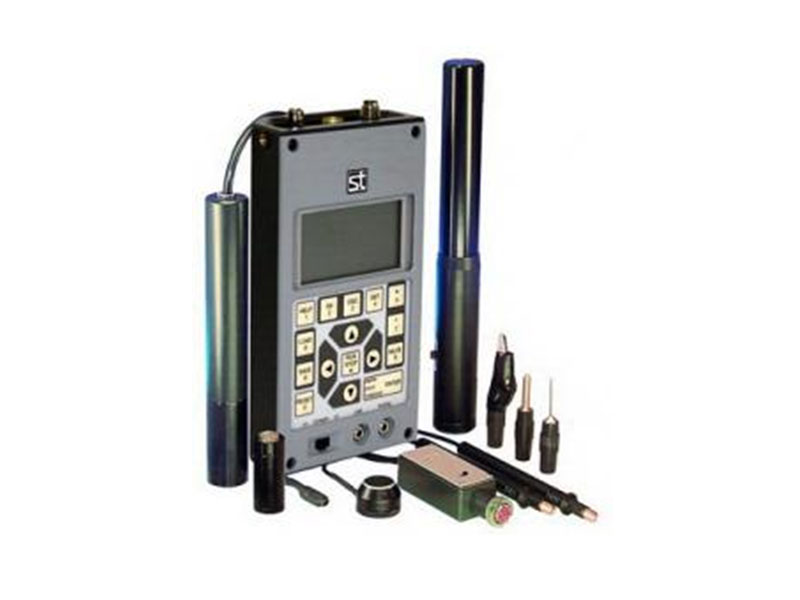

ST 033P «Пиранья»

Многофункциональный поисковый прибор

Назначение
Технические характеристики
Комплектация

ST 033P «Пиранья» предназначен для проведения оперативных мероприятий по обнаружению и локализации технических средств негласного получения информации, а также для выявления и контроля естественных и искусственно-созданных каналов утечки информации.

Прибор состоит из основного блока управления и индикации, комплекта преобразователей и позволяет работать в следующих режимах:

  • высокочастотный детектор-частомер;
  • сканирущий анализатор проводных линий;
  • детектор ИК-излучений;
  • детектор низкочастотных магнитных полей;
  • дифференциальный низкочастотный усилитель (совместно с ST 03.DA);
  • виброакустический приемник;
  • акустический приемник.

Переход в любой из режимов осуществляется автоматически при подключении соответствующего преобразователя. Информация отображается на графическом ЖКИ дисплее с подсветкой, акустический контроль осуществляется через специальные головные телефоны, либо через встроенный громкоговоритель. Управление прибором производиться с помощью 16-ти кнопочной клавиатуры. Обеспечивает возможность запоминания в энергозависимой памяти 99-ти изображений.

Прибор позволяет обрабатывать поступающие низкочастотные сигналы в режиме осциллограф либо спектроанализатор с индикацией численных параметров. В ST 033P "Пиранья" предусмотрен вывод на дисплей контекстной помощи в зависимости от режима работы. Возможен выбор, как русского, так и английского языка.

ST 033Р «Пиранья» выполнен в носимом варианте. Для его переноски и хранения используется специальная сумка, приспособленная для компактной и удобной укладки всех элементов комплекта.

Особенностью версии ST 033P является цифровой интерфейс, который обеспечивает:

  • работу с IBM-совместимым компьютером;
  • управление сканирующим приемником;
  • обновление программного обеспечения основного блока.

Кроме того, в режиме высокочастотного детектора-частотомера добавлена идентификация обнаружения сигналов стандартов BLUETOOTH и 802.11(WiFi)

Для работы с компьютером используется специально разработанная программа, позволяющая:

  • отображать информацию дисплея ST 033P на мониторе компьютера;
  • создавать базу данных графической и звуковой информации, полученных как в результате работы с ST 033P в реальном времени, так и из энергонезависимой памяти.
Гарантия 12 мес.
Характеристика Значение
Высокочастотный детектор-частомер
Диапазон рабочих частот, МГц 30-2500
Чувствительность, мВ <2 (200МГц-1000МГц)
<4 (1000МГц-1600МГц)
<8 (1600МГц-2000МГц)
Динамический диапазон, дБ 60
Чувствительность частотомера, мВ <15 (100МГц-1200МГц)
Точность измерения частоты, % 0,01
Сканирующий анализатор проводных линий
Диапазон сканирования, МГц 0,01-15
Чувствительность, при с/ш 10 дБ, мВ <0,5
Шаг сканирования, кГц 5(1)
Скорость сканирования, кГц 50-1500
Полоса пропускания, кГц 10
Избирательность по соседнему каналу, дБ 30
Режим детектирования АМ, ЧМ
Допустимое напряжение в сети, В 600
Детектор ИК излучения
Cпектральный диапазон, нм 770-1000
Пороговая чувствительность, Вт/Гц2 10(-13);
Угол поля зрения, град. 30
Полоса частот, МГц 5
Детектор НЧ магнитного поля
Диапазон частот, кГц 0.3-10
Пороговая чувствительность, А/(м х Гц2) 10(-5)
Виброакустический приемник
Чувствительность, В х сек2 10
Собственный шум в полосе 300Гц-3000Гц, мкВ 50
Акустический приемник
Чувствительность, мВ/Па >=5
Диапазон частот, Гц 300-6000
Осциллограф и спектроанализатор
Полоса пропускания, кГц 22
Чувствительность по входу, мВ 10
Погрешность измерений, % 1
Скорость вывода осциллограммы, с 0,2
Скорость вывода спектрограммы, с 0,3
Индикация
Жидкокристаллический графический дисплей с разрешением 128х64 точки с регулируемой подсветкой
Напряжение питания, В 6(4 батареи или аккумулятора типа АА)/220
Максимально потребляемы ток, не более,мА 300
Потребляемый ток в рабочем режиме, не более,мА 150
Габариты
Основной блок 180х97х47 мм
Сумка-упаковка 350х310х160 мм
Вес
Основной блок 0.7 кг
Брутто 4.5 кг
Наименование Кол-во, шт.
Основной блок управления, обработки и индикации 1
Активная ВЧ антенна 1
Адаптер сканирующего анализатора проводных линий 1
Насадка типа «220» 2
Насадка типа «Крокодил» 2
Насадка типа «Игла» 2
Магнитный датчик 1
ИК датчик 1
Акустический датчик 1
Виброакустический датчик 1
Антенна телескопическая 1
Минидиск с программным обеспечением 1
Кабель для подсоединения к IBM PC и сканирующему приемнику 1
Кабель для записи звуковой информации 1
Головные телефоны 1
Элемент питания типа АА 4
Наплечный ремень 1
Подставка основного блока 1
Блок питания 1
Сумка – упаковка 1
Техническое описание и инструкция по эксплуатации 1
ПОСТАВЛЯЕТСЯ ДОПОЛНИТЕЛЬНО
Детектор СВЧ излучения «ST03.SHF»
Дифференциальный низкочастотный усилитель «ST03.DA»
Контрольное устройство «Тест»
