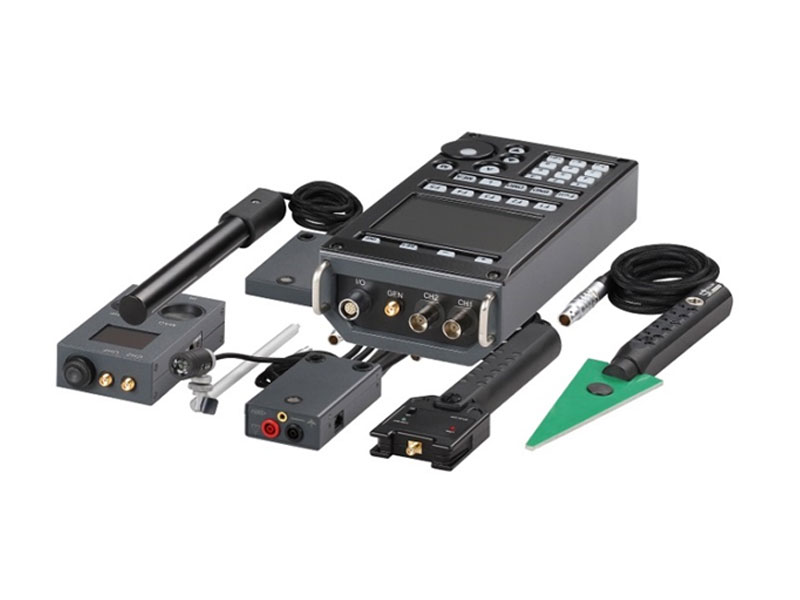

Многофункциональные поисковые устройства ST 131 «ПИРАНЬЯ-II» и ST131N предназначены для проведения мероприятий по обнаружению и определения местоположения специальных технических средств (СТС) негласного получения информации и выявления естественных и искусственно созданных каналов утечки информации.
Отличием ST131«ПИРАНЬЯ-II» от ST131N является наличие в ST131N опции детектора нелинейных переходов в проводных линиях. Внешне отличия заключаются в наличии у ST131N дополнительного разъема SMAна передней панели основного блока и дополнительного четвертого провода у адаптера проводных линий (ST131AWL.N).
Гарантия 12 мес.
| Характеристика | Значение |
| МОДУЛЬ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ | |
| Диапазон частот одновременной обработки, МГц | 0.01-30 |
| Разрядность АЦП | 10, 14 и 16 |
| Количество точек БПФ | 32768 (с программным обеспечением ПО) 512 (для основного блока) |
| Полоса пропускания фильтра DDC, МГц | 0.01-10МГц |
| Демодуляторы | АМ, FM, SSB, TV (АМ) |
| КАНАЛ "РАДИО" | |
| УВЧ – конвертор ST131.UHF | |
| Диапазон частот, МГц | 30-4400 |
| Отображаемый уровень шумов, дБм
- весь диапазон - в полосе 1кГц |
минус 75 (110 для ПО) минус 110 |
| Максимальный уровень входного сигнала, дБм | 5 |
| Скорость анализа, не менее, ГГц/сек | 10 |
| Значения ширины полосы ПЧ, МГц | 1024, 512, 224, 112, 54, 28, 6.8, 2.5, 0.63, 0.15, 0.075, 0.04, 0.001 и 0.0005 |
| Идентифицируемые стандарты передачи данных | CDMA, GSM, 3G, WLAN, WiMAX, BLUETOOTH, DECT |
| Детектор СВЧ излучений ST131.SHF | |
| Диапазон частот, МГц | 4000-18000 |
| График зависимости мощности демодулированного сигнала на частоте 10 кГц от частоты СВЧ сигнала при падении на антенну электромагнитной волны с постоянной (не зависящей от частоты) напряженностью электрического поля 0,7 В/м |  |
| Пороговая чувствительность, дБм | минус 65 |
| Ширина диаграммы направленности, град | 60-90 |
| КАНАЛ "ПРОВОДНОЙ" | |
| Диапазон частот 1, МГц | 0.01-30 |
| Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже | минус 90 (120 для ПО) |
| Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже | минус 125 |
| Максимальный входной сигнал, дБм | 20 |
| Максимально допустимое входное напряжение, В | 250 |
| Значения ширины полосы ПЧ, КГц | 6800, 2500, 630, 150, 75, 40, 10, 5, 1 и 0.5 |
| Значения усиления входного усилителя, дБ | минус 5, 1, 7, 13, 19, 25, 31, АРУ |
| Входное сопротивление, Ом | 50 |
| Диапазон частот 2, кГц | 0.3 - 15 |
| Отображаемый уровень шумов в диапазоне, дБм, не хуже | минус 115 (140 для ПО) |
| Максимальный входной сигнал, дБм | 20 |
| Значения усиления входного усилителя, дБ | 14, 26, 38, 44, 50, 56, АРУ |
| Коэффициент ослабления синфазной помехи, не менее, дБ | 60 |
| Максимально допустимое входное напряжение, В | 250 |
| Диапазон частот 3, МГц | 30-3000 |
| Отображаемый уровень шумов в диапазоне, дБм, не хуже | -90 (-100 для ПО) |
| в полосе 1кГц | -110 |
| КАНАЛ "ОПТИЧЕСКИЙ" | |
| Пороговая чувствтвительность, дБм | -75 |
| Динамический диапазон, дБ, не хуже | 70 |
| Полоса пропускания, кГц | 0.01-30000 |
| ИФРАКРАСНЫЙ ДАТЧИК "ST131.IR" | |
| Спектральный диапазон, нМ | 770-1600 |
| Угол поля зрения, град | 15 |
| Длина провода, м | 1.5 |
| КАНАЛ "АКУСТОЭЛЕКТРИЧЕСКИЙ" | |
| Диапазон частот, кГц | 0.01-125 |
| Отображаемый уровень шумов в диапазоне, для ОБ, дБм, не хуже | минус 100 (148 для ПО) |
| Отображаемый уровень шумов в полосе 1кГц, для ОБ, дБм, не хуже | минус 120 |
| Максимальный входной сигнал, дБм | минус 5 |
| Значения усиления входного усилителя, дБ | 6, 14,20, 26, 34 и 40 |
| МАГНИТНАЯ АНТЕННА "ST131.MF" | |
| Диапазон частот, при неравномерности коэфф преобразов. 4дБ, Гц | 30 – 30000 |
| Коэффициент преобразования, на частоте 1000Гц, В*м/А | 1.00±0.01 |
| Пороговая чувствительность, А/м*Гц1/2 на частоте 1000Гц,не хуже | 2*10-6 |
| ОСНОВНОЙ БЛОК | |
| Габариты, мм | 190x97x50 |
| Индикация | 3.5” 240x320, 262144цв. |
| Интерфейс | USB2.0 20МБ/сек |
| Потребляемый ток, А | 0.3-0.6 |
| Источник питания | 6 батарей/аккумуляторов АА |

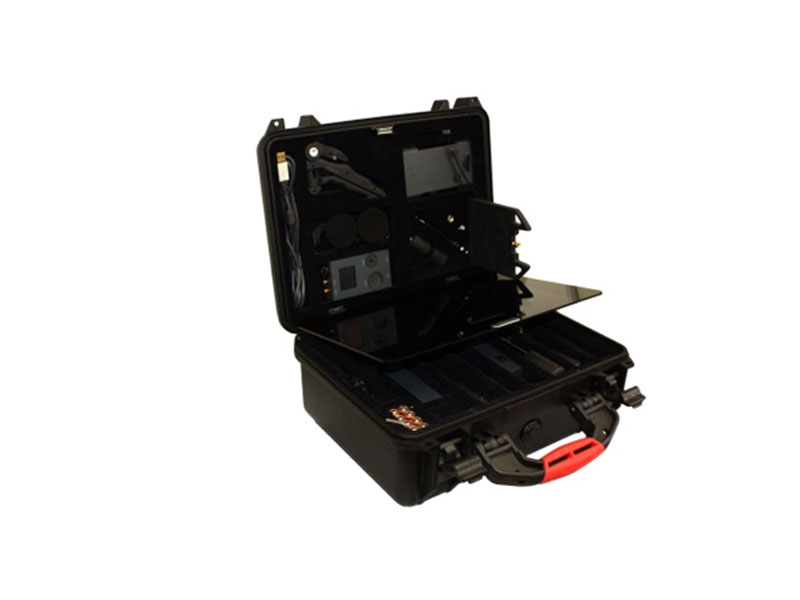

| Наименование | Кол-во, шт. |
| Базовый комплект | |
| Основной блок | 1 |
| УВЧ-конвертор ST131.UHF | 1 |
| UHF антенна ST131.UHF.A | 1 |
| Адаптер проводных линий ST131.AWL (ST131.AWL.N для ST131N) | 1 |
| Телескопическая антенна | 1 |
| Радиочастотный адаптер проводных линий ST131.RAWL | 1 |
| Комплект щупов + насадки "Крокодил" + провод "Земля" | 1 |
| Провод "Земля" | 1 |
| Переходник "220" | 2 |
| Переходник "F-BNC" | 1 |
| Блок питания | 2 |
| Подставка основного блока | 1 |

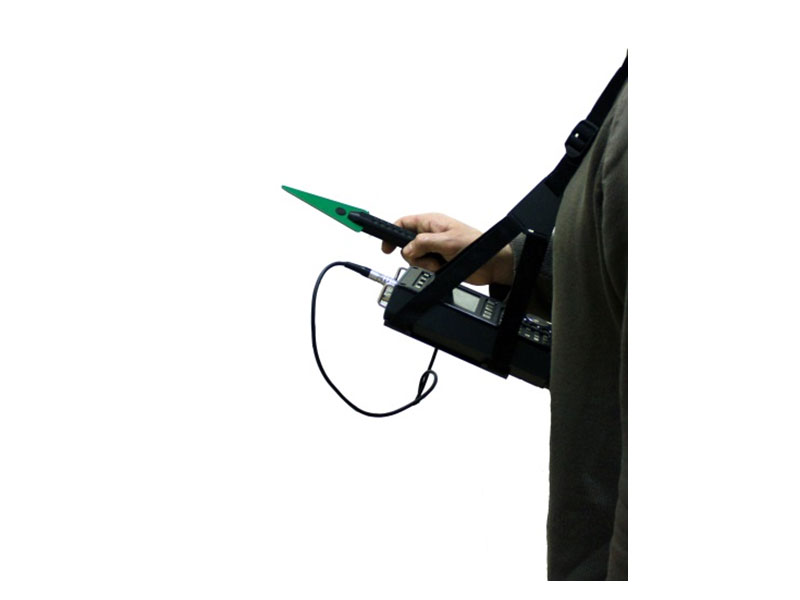

| Наплечный держатель основного блока | 1 |
| Тренога | 1 |
| Кабель USB | 1 |
| Шестигранный ключ | 1 |
| Батареи АА | 8 |
| Головные телефоны | 1 |
| USB flash-накопитель с программным обеспечением | 1 |
| Техническое описание и инструкция по эксплуатации | 1 |
| Дополнительная комплектация | |
| СВЧ антенна – детектор ST131.SHF | |
| Инфракрасный датчик ST131.IR | |
| Датчик магнитного поля ST131.MF | |
| Контрольное устройство ST131.TEST | |
| Модуль обеспечения напряжения смещения ST131.0V | |
