Сигурд-А10

Описание
Характеристики
Комплектность
Сертификаты
Автоматизированная система оценки защищенности технических средств от утечки информации по каналу побочных электромагнитных излучений и наводок «Сигурд-А10» предназначена для измерений параметров электромагнитных излучений и наводок при проведении специальных исследований технических средств.

Система обеспечивает:
  •  автоматизированное исследование ТС на наличие информативных сигналов ПЭМИН (в полном соответствии с действующими нормативно-методическими документами ФСТЭК России);
  •  автоматический и ручной поиск сигналов ПЭМИН исследуемого технического средства, а также в отходящих линиях, на фоне постоянно присутствующих радиосигналов по электрической и по магнитной составляющим электромагнитного поля;
  •  автоматическое и ручное распознавание информативных сигналов ПЭМИН;
  •  расчет показателей защищенности технических средств от утечки информации по каналу ПЭМИН в соответствии с действующими нормативными документами, с выводом результатов, по выбору оператора, в файл стандарта HTML или MS Word (DOC);
  •  автоматизированное исследование систем активного зашумления и расчет показателей их эффективности;
  •  дистанционное автоматическое управление измерительным приемником (анализатором спектра) при поиске сигналов ПЭМИН;
  •  автоматическую передачу исходных данных в расчет показателей защищенности технических средств и эффективности средств активной защиты:
- результатов измерений сигналов исследуемого технического средства, отнесенных системой и/или ее оператором к опасным сигналам;
- характеристик использованного для измерений оборудования, в том числе и амплитудно-частотных характеристик антенно-фидерных устройства;
-  результатов измерений параметров излучения генераторов шума средств активной защиты;
  •   программную совместимость с программной оболочкой и работу под ее управлением;
  •  предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы в режиме автоматического выполнения задания и в режимах ручного исследования сигналов и ручного выполнения расчетов;
  •  возможность формирования заданий с указанием параметров настройки измерительной аппаратуры для автоматического поиска сигналов заданного вида;
  •  возможность формирования в рамках одного задания нескольких подзаданий для обеспечения последовательного поиска радиосигналов технических средств в разных частотных диапазонах с разными настройками измерительной аппаратуры;
  •  возможность создания и пополнения базы данных по постоянно присутствующим радиосигналам в выбранном диапазоне частот в зоне расположения исследуемого технического средства и возможность ее использования для уменьшения количества срабатываний системы на такие сигналы;
  •  возможность визуализации в процессе исследования радиосигналов, представляющих интерес;
  •  защиту от несанкционированного использования ПО при помощи технологии электронных ключей;
  •  формирование сообщений о неверных действиях оператора с указанием характера ошибки: выбора неверной комбинации параметров задания, ввода некорректных данных, неполного ввода данных;
  •  метрологическую и программную совместимость входящего в состав системы оборудования.

Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН обеспечивает расчет:
  •  минимально допустимых расстояний R2 от ТС до границы контролируемой зоны;
  •  минимально допустимых расстояний r1 от ТС до сосредоточенных случайных антенн;
  •  отношения «сигнал/шум» на границе контролируемой зоны;
  •  отношения «сигнал/шум» на границе контролируемой зоны с учетом применения систем активного зашумления;
  •  отношения «сигнал/шум» в отходящих линиях;
  •  отношения «сигнал/шум» в отходящих линиях с учетом применения систем активного зашумления.

Наименование характеристики

Значение

Диапазон частот при измерении системой напряженности электрического поля

0,009 - 12000 МГц

Диапазон частот при измерении системой напряженности магнитного поля

0,009 - 30 МГц

Диапазон частот при измерении системой напряжения переменного тока, наведенного электромагнитным полем

0,009 - 400 МГц

Динамический диапазон измерений напряженности электромагнитного поля и напряжения переменного тока, наведенного электромагнитным полем

80 дБ

Погрешность измерений напряженности электромагнитного поля и напряжения переменного тока, наведенного электромагнитным полем (максимальное значение)

3 дБ

Минимальный измеряемый уровень напряженности электрического поля

15 дБ (мкВ/м)

Минимальный измеряемый уровень напряженности магнитного поля

20 дБ (мкА/м)

Минимальный измеряемый уровень силы тока, наведенного электромагнитным полем

38 дБ (мкА)

Минимальный измеряемый уровень напряжения переменного тока

26 дБ (мкВ)

Время непрерывной работы

не менее 8 ч

Напряжение питания сети переменного тока

220 ± 22 В

Частота питания сети переменного тока

50,0 ± 1,0 Гц

Потребляемая мощность

не более 400 В·А

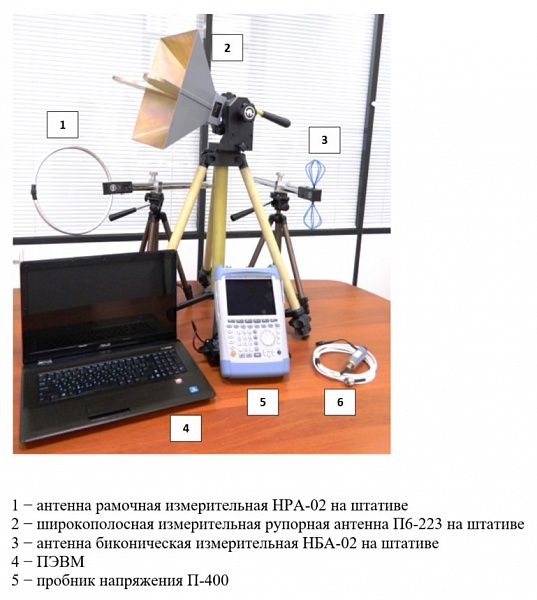

Наименование

Количество

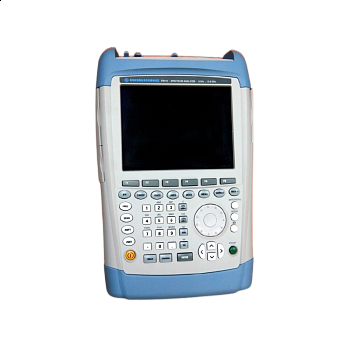

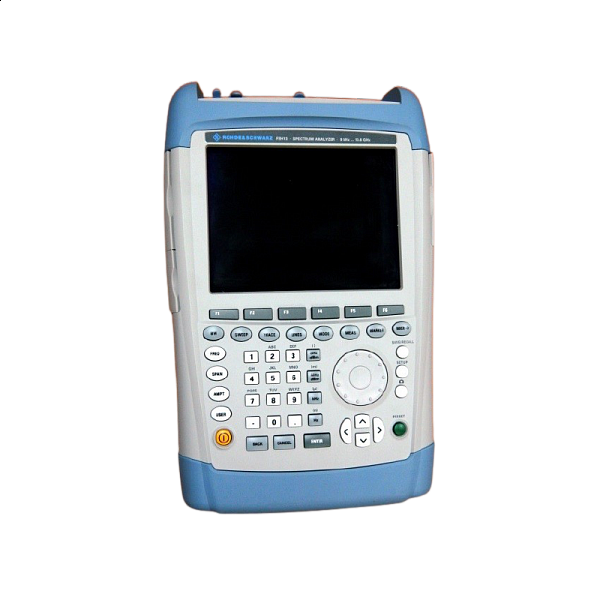

Анализатор спектра

1 к-т

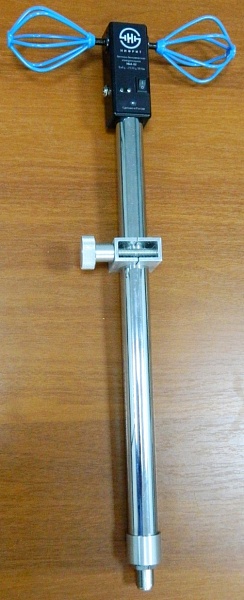

Антенна электрическая измерительная

1 шт.

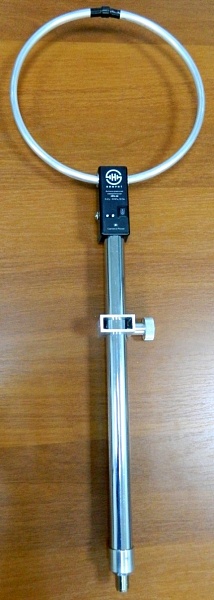

Антенна рамочная измерительная

1 шт.

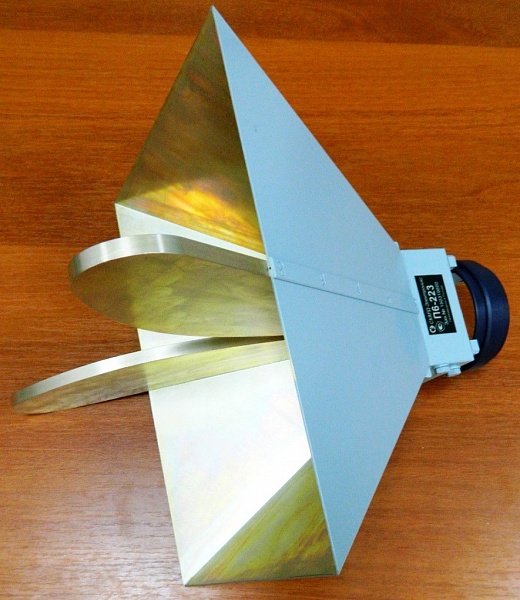

Измерительная пассивная антенна

1 шт.

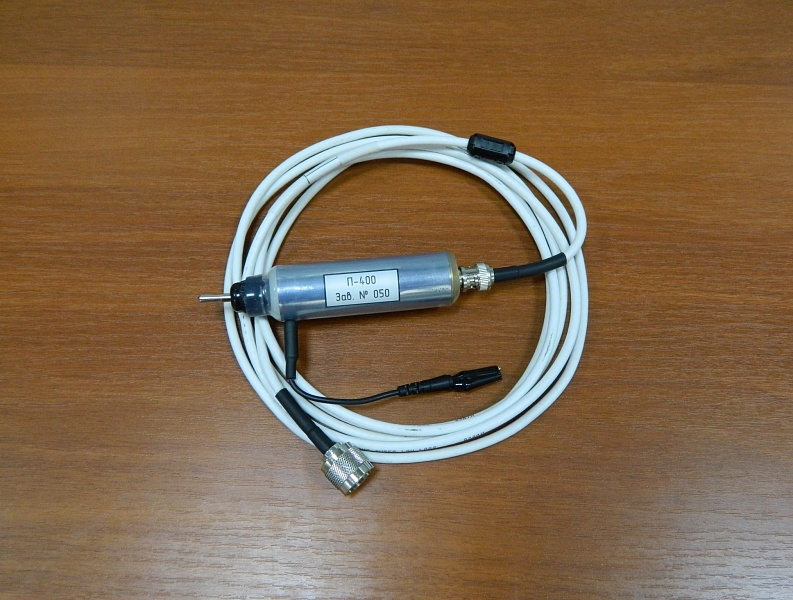

Пробник напряжения

1 шт.

Управляющая ПЭВМ (ноутбук)

1 шт.

Программная оболочка управления анализатором спектра «Сигурд-Лайт»

1 шт.

Динамически подгружаемый программный модуль управления системой

1 шт.

Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН

1 шт.

Программа формирования тестов на ПЭМИН

1 шт.

Эксплуатационно-техническая документация

1 к-т

Дополнительные опции*:

Комплект транспортных укладок

1 к-т

Токосъемник измерительный ТИ2-4

1 шт.

Программа формирования тестов ПЭМИН для ОС Linux/Unix

1 шт.

Устройство передачи информации по ИК-каналу «Сигурд-ИК»

1 шт.

Программный модульдля демонстрации в учебных целях возможностей по перехвату видео информации с ПЭВМ по каналу ПЭМИ и возможностей цифровой обработки видеосигналов

1 к-т

Динамически подгружаемый программный модуль для проведения радиомониторинга

1 к-т

Модуль цифровой обработки сигналов

1 к-т

Стол поворотный диэлектрический управляемый

1 к-т

*Дополнительные опции поставляются по отдельному заказу
1) Измерительные элементы системы внесены в государственный реестр средств измерений
2) Программный модуль расчета показателей защищенности технических средств от утечки информации по каналу ПЭМИН имеет действующий сертификат соответствия требованиям ФСТЭК России.
