Сигурд-НЧ

Автоматизированная система для оценки эффективности защиты речевой информации, обрабатываемой основными техническими средствами и системами в аналоговой форме, от утечки за счет ПЭМИН «Сигурд-НЧ»

Назначение:

Система предназначена для оценки эффективности защиты речевой информации, обрабатываемой основными техническими средствами и системами в аналоговой форме, от утечки за счет ПЭМИН.

Функциональные возможности:

· Автоматические и ручные измерения параметров сигналов ПЭМИН исследуемого ТС, а также в отходящих линиях;

· Автоматизированное исследование систем активного зашумления и расчет показателей их эффективности;

· Предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы в режиме автоматического выполнения задания и в режимах ручного исследования сигналов и ручного выполнения расчетов;

· Возможность визуализации в процессе исследования радиосигналов, представляющих интерес;

· Результаты измерения на каждой из частот запоминаются (формируется файл выполнения задания) и в дальнейшем могут быть переданы на вход программного модуля расчета. По окончании цикла измерений посредством расчетной задачи может быть выполнен расчёт параметра защищённости исследуемого ТС.

Параметр или характеристика	Единица измерения	Значение

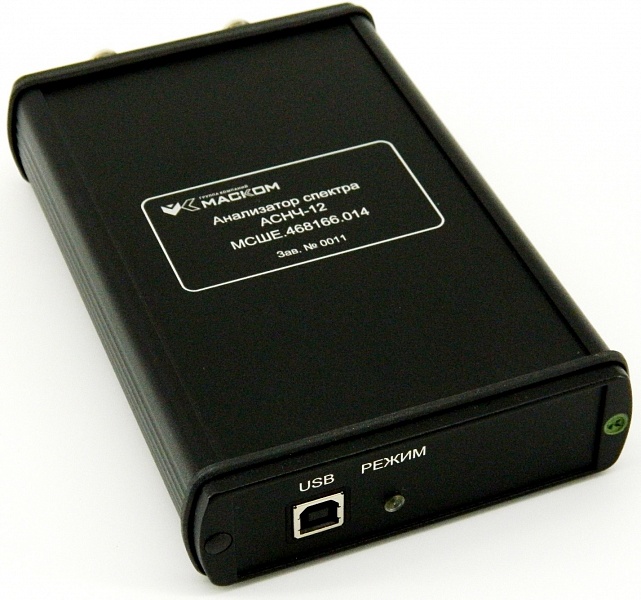

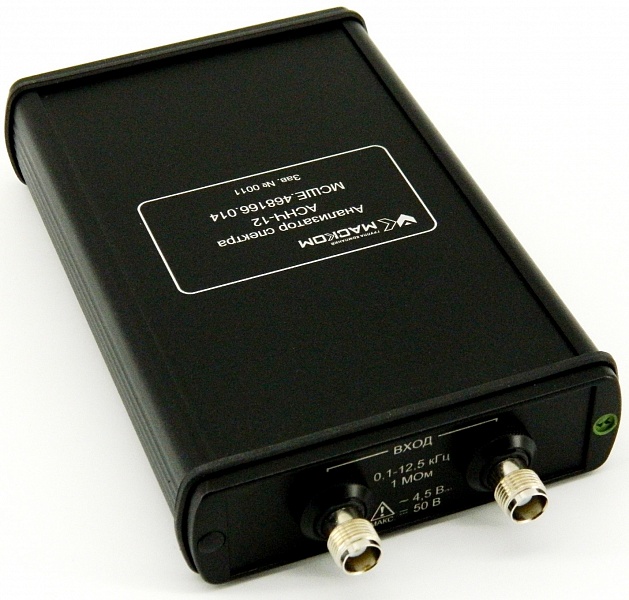

Анализатор спектра
Входное сопротивление	МОм	1
Диапазон рабочих частот при измерении напряжения переменного тока	Гц	100 – 11200
Диапазон измерений напряжения переменного тока	В	2·10^-8 – 4,5
Минимальная ширина полосы пропускания измерительного фильтра, не более	Гц	1
Пределы допускаемой относительной погрешность измерения напряжения переменного тока	дБ	± 0,5
Спектральная плотность напряжения собственного шума, не более	нВ/√Гц	20
Пределы допускаемой относительной погрешности измерения частоты, не более		±1·10^-4

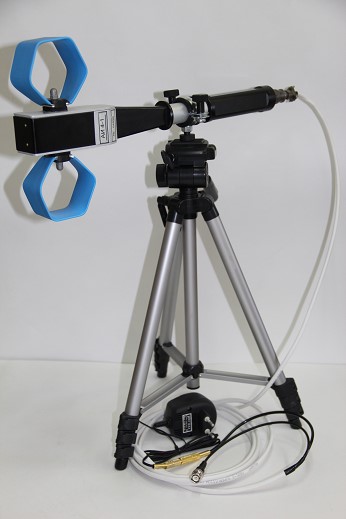

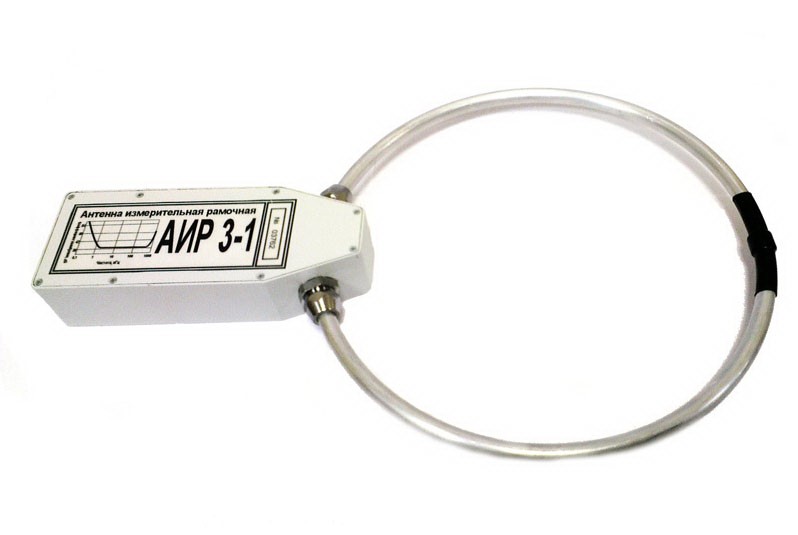

Антенна измерительная магнитная
Диапазон рабочих частот	Гц	100 – 11200
Пределы допускаемой погрешности коэффициента калибровки, не более	дБ	±2
Антенна измерительная электрическая
Диапазон рабочих частот	Гц	100 – 11200
Пределы допускаемой погрешности коэффициента калибровки, не более	дБ	±2

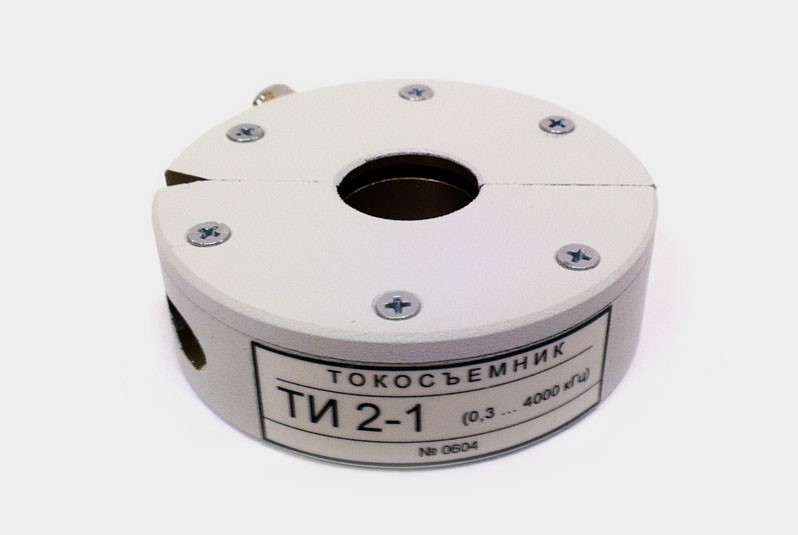

Токосъемник измерительный
Диапазон рабочих частот	Гц	100 – 11200
Пределы допускаемой погрешности коэффициента калибровки, не более	дБ	±2
Генератор сигналов низкой частоты
Диапазон рабочих частот	Гц	100 – 11200
Пределы допускаемой относительной погрешности установки частоты, не более		±1·10^-4
Дополнительное оборудование
Стол поворотный диэлектрический управляемый «СПДУ-1»
Канал формирования тестового акустического сигнала
Диапазон рабочих частот	Гц	100 – 11200
Максимальный уровень звукового давления на расстоянии 1 м (по оси излучения), не менее: · в первой, второй, третьей и четвёртой октавных полосах; · в пятой, шестой и седьмой октавных полосах	дБ (исх. 20 мкПа)	100 105
Неравномерность АЧХ в октавных полосах, , не более	дБ	6
Величины полей рассеивания (напряженности поля) на расстоянии 1 м по оси излучателя, не более: · для магнитного поля; · для электрического поля;	мкА/м мкВ/м	20 0,2
Нестабильность уровня интегрального звукового давления в течение непрерывной работы, не более	дБ	±2
Канал измерения тестового акустического сигнала
Диапазон рабочих частот, не мене	Гц	100 - 11200
Диапазон измерений уровней звукового давления	дБ (отн. 20 мкПа)	25 - 120
Пределы допускаемой относительной погрешности измерения звукового давления, не более	дБ	±2
