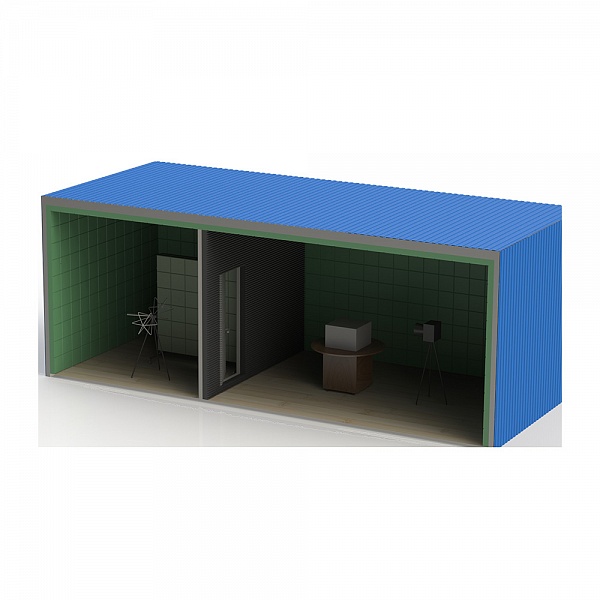

Металлический профиль
Металлический профиль предназначен для формирования несущей конструкции измерительного стенда.
Технические характеристики:
1. габаритные размеры (ШхВ): не менее 40x90 мм;
2. толщина профиля: не более 1,0 мм;
3. тип крепежного изделия: самонарезной винт
Комплект окрашенных оцинкованных профилированных листов и угловых доборных элементов
Комплект окрашенных оцинкованных профилированных листов и угловых доборных элементов предназначен для защиты внутренних конструктивных элементов стенда.
Технические характеристики:
1. габаритные размеры листа (ДхШ): не менее (1200x3050) мм;
2. толщина листа: не менее 0,45 мм;
3. габаритные размеры угловых доборных элементов (ДхШхВ): не менее (2500x100x100) мм.
Экранирующая панель
Экранирующая панель предназначена для создания электрически замкнутого экранированного объема измерительного стенда, а также для монтажа на каркас с помощью самонарезных винтов.
Технические характеристики:
1. габаритные размеры экранирующей панели (ДxШxВ): не более (2500x1250x4) мм;
2. тип крепежного изделия: самонарезной винт;
3. толщина ДВП: не более 4 мм;
4. толщина оцинкованного листа: не более 0,5 мм
Напольное покрытие
Напольное покрытие обеспечивает изоляцию полезного объема измерительного стенда от пола помещения, а также выполняет функцию пластины заземления.
Технические характеристики:
1. габаритные размеры металлического листа (ДхШ): не более (2500x1250) мм;
2. толщина металлического листа: не менее 2 мм;
3. тип крепежного изделия: заклепка;
4. ширина металлической полосы: не более 120 мм;
5. толщина металлической полосы: не менее 1 мм
Экранированная дверь
Экранированная дверь предназначена для обеспечения вноса измерительной техники и исследуемых технических средств в измерительный объем стенда.
Дверное полотно изготовлено из сварной конструкции сортового замкнутого стального профиля (каркас), обшитого стальным листом с обеих сторон.
Дверной короб состоит из сварной конструкции замкнутых профилей сортового проката и наличника из листового металла.
Технические характеристики:
1. размеры просвета экранированной двери (ШхВ): не менее (900х2000) мм;
2. толщина металла двери: не менее 2 мм.
Радиопоглощающий материал
Радиопоглощающий материал предназначен для поглощения электромагнитных и акустических волн в измерительном объеме стенда.
Технические характеристики:
1. габаритные размеры РПМ (ДxШxВ): не более (300x300x100) мм;
2. значения коэффициента отражения РПМ по мощности при нормальном падении электромагнитной волны:
- на частоте 1 ГГц: не более минус 9 дБ;
- на частоте 1,5 ГГц: не более минус 10 дБ;
- на частоте 2 ГГц: не более минус 11 дБ;
- на частоте 3 ГГц: не более минус 12 дБ;
- на частоте 4 ГГц: не более минус 13 дБ;
- на частоте 5 ГГц: не более минус 14 дБ;
- на частоте 6 ГГц: не более минус 15 дБ;
- на частоте 7 ГГц: не более минус 16 дБ;
- на частоте 8 ГГц: не более минус 17 дБ;
- на частоте 9 ГГц: не более минус 17 дБ;
- на частоте 10 ГГц: не более минус 18 дБ.
3. значения нормального коэффициента звукопоглощения РПМ:
- на частоте 125 Гц: не менее 0,15;
- на частоте 250 Гц: не менее 0,3;
- на частоте 500 Гц: не менее 0,6;
- на частоте 1000 Гц: не менее 0,8;
- на частоте 2000 Гц: не менее 0,8;
- на частоте 4000 Гц: не менее 0,8;
- на частоте 8000 Гц: не менее 0,7.
Звукопоглощающая перегородка
Звукопоглощающая перегородка представляет собой ограждающую конструкцию, создающую внутри измерительного стенда замкнутый акустический объем.
Технические характеристики:
1. толщина панели: не менее 70 мм;
2. размеры просвета двери (ШхВ): не менее (900х2000) мм;
3. Значения нормального коэффициента звукопоглощения звукопоглощающего материала:
- на частоте 125 Гц: не менее 0,15;
- на частоте 250 Гц: не менее 0,3;
- на частоте 500 Гц: не менее 0,6;
- на частоте 1000 Гц: не менее 0,8;
- на частоте 2000 Гц: не менее 0,8;
- на частоте 4000 Гц: не менее 0,8;
- на частоте 8000 Гц: не менее 0,7.
Мобильная перегородка
Мобильная перегородка предназначена для предотвращения взаимного влияния антенн при проведении исследований на измерительном стенде.
Технические характеристики:
1. габаритные размеры (ШxВ): не менее 1800x1800 мм;
2. габаритные размеры металлического листа (ДxШ): не более 1800x900 мм;
3. толщина металлического листа: не более 0,5 мм;
4. значения коэффициента отражения РПМ по мощности при нормальном падении электромагнитной волны:
- на частоте 1 ГГц: не более минус 9 дБ;
- на частоте 1,5 ГГц: не более минус 10 дБ;
- на частоте 2 ГГц: не более минус 11 дБ;
- на частоте 3 ГГц: не более минус 12 дБ;
- на частоте 4 ГГц: не более минус 13 дБ;
- на частоте 5 ГГц: не более минус 14 дБ;
- на частоте 6 ГГц: не более минус 15 дБ;
- на частоте 7 ГГц: не более минус 16 дБ;
- на частоте 8 ГГц: не более минус 17 дБ;
- на частоте 9 ГГц: не более минус 17 дБ;
- на частоте 10 ГГц: не более минус 18 дБ.
Светильник
Светильник предназначен для обеспечения освещения объема измерительного стенда.
Технические характеристики:
1. тип источника света: лампа накаливания;
2. количество жил кабеля: не менее 2 шт.;
3. сечение кабеля: не менее 1,5 мм.
Пожарный датчик
Пожарный датчик предназначен для обеспечения противопожарной безопасности в объеме измерительного стенда.
Технические характеристики:
1. чувствительность: не менее 0,05 дБ/м;
2. напряжение питания: не менее 10 В;
3. диаметр: не более 100 мм;
4. высота: не более 50 мм.
Проходная панель
Проходная панель предназначена для обеспечения подключения измерительной техники и исследуемого технического средства за пределами объема измерительного стенда при помощи проходных разъемов.
Технические характеристики:
1. габаритные размеры (ШхВ): не менее (640x640) мм;
2. типы разъемов: N, BNC, SMA, оптический ввод, ввод электропитания;
3. количество разъемов:
-тип N – не менее 3 шт.;
-тип BNC– не менее 3 шт.;
- тип SMA– не менее 3 шт.;
- оптический ввод – не менее 1 шт.;
- ввод электропитания – не менее 4 шт.
Слаботочный помехоподавляющий фильтр
Слаботочный помехоподавляющий фильтр обеспечивает подавление электромагнитных помех, возникающих в электрических линиях.
Технические характеристики:
1. диапазон частот: 10 кГц – 10 ГГц;
2. количество подключаемых проводов: не менее 2 шт.;
3. номинальный ток: 2,5 А;
4. затухание:
- на частоте 10 кГц: не менее 80 дБ;
- на частоте 20 кГц: не менее 100 дБ;
- на частоте 150 кГц: не менее 100 дБ;
- на частоте 1 ГГц: не менее 100 дБ;
- на частоте 10 ГГц: не менее 100 дБ.
Силовой помехоподавляющий фильтр
Силовой помехоподавляющий фильтр обеспечивает электрическую развязку исследуемого технического средства и измерительной техники.
Технические характеристики:
1. диапазон частот: 10 кГц – 10 ГГц;
2. количество подключаемых проводов: не менее 2 шт.;
3. номинальный ток: 16 А;
5. затухание:
- на частоте 10 кГц: не менее 80 дБ;
- на частоте 20 кГц: не менее 100 дБ;
- на частоте 150 кГц: не менее 100 дБ;
- на частоте 1 ГГц: не менее 100 дБ;
- на частоте 10 ГГц: не менее 100 дБ.
Стол поворотный диэлектрический управляемый
Стол поворотный диэлектрический управляемый с пластиной заземления предназначен для проведения специальных исследований технических средств по каналам ПЭМИН и АЭП.
Функциональные возможности:
1. управление столом должно осуществляться от пульта дистанционного управления по каналу ИК-связи;
2. управление столом по каналу ИК-связи должно осуществляться при помощи комплекта специального программного обеспечения измерительного стенда;
3. вращение столешницы должно осуществляться в любую сторону на 360º;
4. ручной поворот столешницы при отключенном электроприводе;
5. ручной и автоматизированный режимы поиска в горизонтальной плоскости направления распространения сигналов ПЭМИН исследуемого технического средства;
6. в автоматизированном режиме предоставление оператору стола необходимого пользовательского интерфейса, позволяющего установить все требуемые для работы параметры.
Технические характеристики стола:
1. высота от пола до поверхности столешницы: не менее 800 мм;
2. диаметр столешницы: не менее 1200 мм;
3. допустимая нагрузка на столешницу: не менее 60 кг;
4. максимальный угол поворота столешницы относительно нулевого положения: не менее 360о.
Технические характеристики пластины заземления:
1. тип использования: съемный;
2. диаметр: не менее 1300 мм;
3. толщина: не более 3 мм.
Модуль цифровой обработки сигналов
Модуль цифровой обработки сигналов предназначен для приема и последующего многофункционального анализа электрических сигналов в заданном диапазоне частот при проведении исследований на измерительном стенде.
Технические характеристики:
1. диапазон рабочих частот: 0,01 МГц - 30 МГц;
2. разрядность аналого-цифрового преобразователя (далее – АЦП): 14 бит;
3. частота квантования АЦП: 80 МГц;
4. максимальный уровень входного сигнала: 3 дБм;
5. отображаемый уровень шумов: не менее минус 110 дБм;
6. односигнальный динамический диапазон: не менее 80 дБ;
7. динамический диапазон по интермодуляционным искажениям третьего порядка: не менее 75 дБ;
8. количество точек быстрого преобразования Фурье (далее – БПФ): не менее 32768;
9. диапазон полосы пропускания цифрового квадратурного преобразователя с понижением частоты: 0,001 МГц - 6,7 МГц;
10. количество точек БПФ цифрового квадратурного преобразователя с понижением частоты: не менее 32768;
11. шаг перестройки цифрового квадратурного преобразователя с понижением частоты: 0,1 Гц;
12. отображаемый уровень шумов цифрового квадратурного преобразователя с понижением частоты в полосе 10 кГц: не менее минус 150 дБм.
Автоматизированная измерительная система
Автоматизированная измерительная система предназначена для измерения электрических сигналов, возникающих за счет АЭП в технических средствах и отходящих от них линиях в речевом диапазоне частот и оценки защищенности различных технических средств от утечки речевой информации.
Технические характеристики:
1. виды исследуемых линий: слаботочные линии; линии электропитания 220 В 50 Гц;
2. диапазон измеряемых частот напряжения переменного тока в линии: 100 Гц - 11200 Гц;
3. диапазон измерений напряжения переменного тока в слаботочных линиях: 2∙10-8 В - 3 В;
4. диапазон рабочих частот при измерении звукового давления: 100 Гц - 11200 Гц;
5. диапазон измерения уровня звукового давления (отн. 20 мкПа): 20 дБ - 120 дБ;
6. погрешность при измерении звукового давления (на частоте 1 кГц): не более 1 кГц;
7. диапазон частот акустического тестового сигнала: 100 Гц - 11200 Гц;
8. максимальный уровень звукового давления тестового сигнала в свободном пространстве на расстоянии 1 м от излучателя: не менее 100 дБ;
9. электропитание системы: 220 В, 50 Гц.
