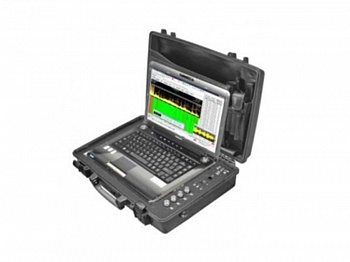

Кассандра-К21

Комплекс радиоконтроля

Назначение
Технические характеристики
Комплектация

Постоянный, периодический или оперативный мониторинг радиообстановки для выявления несанкционированных радиоизлучений со сложными алгоритмами скрытия информации, анализ цифровых стандартов связи.

Уникальное сочетание новейших технических решений и передового программного обеспечения «RadioInspector».

1. Расширенный диапазон частот - до 21 000 МГц. Возможность вести радиомониторинг без использования сверхвысокочастотных конвертеров.

2. Максимальная скорость сканирования свыше 2000 МГц/с в полосе анализа 20 кГц, динамический диапазон более -113 дБ.

3. «Чистота» спектра внутренних тюнеров в ВЧ и СВЧ диапазоне, отсутствие пораженных частот и внутренних комбинационных помех.

4. Автоматическая классификация излучений и возможность анализа цифровых стандартов связи. Опция DTest позволяет автоматически идентифицировать и анализировать цифровые стандарты связи DECT, TETRA, GSM, Bluetooth, DMR, APCO25, DRM, DVB, демодулировать APCO25, DMR(MOTOTRBO), DRM, отображать PAL/SECAM/NTSC ТВ, выполнять цифровой анализ сигналов (векторная диаграмма, фильтрация, децимация и цифровой сдвиг сигналов в векторной форме (I/Q)). ПО «RInspectorWiFi» осуществляет обнаружение устройств и анализ сети Wi-Fi.

5. Удалённое управление комплексом по общей локальной или глобальной сети.

6. Программное обеспечение комплекса «RInspector»:

  • уникальный по качеству и возможностям оперативно изменяемый и настраиваемый в широких пределах пользовательский интерфейс
  • формирование пакета заданий на сканирование в пределах рабочего диапазона слюбым количеством последовательно обрабатываемых задач, каждая из которых имеет свои параметры;
  • панорама текущих, максимальных, минимальных и усредненных значений принятых сигналов;
  • спектрограмма – панорама во времени в 2D или 3D представлении без ограничения по времени записи;
  • маркерные и курсорные измерения;
  • сохранение всех результатов работы и возможность отложенного анализа, активация сохраненного задания и продолжение записи в базу данных панорам;
  • сохранение эталонной панорамы и возможность сравнения панорам с эталонной;
  • метод разнесенного приема с использованием антенного коммутатора;
  • управляемая линия порога, адаптивный и динамический порог;
  • список сигналов, превысивших порог;
  • формирование базы данных частотных присвоений и средства их обработки, включая специализированный калькулятор;
  • ВЧ анализатор спектра для анализа отдельных сигналов в реальном масштабе времени;
  • НЧ анализ - осциллограф, низкочастотный анализатор спектра, октавный анализатор спектра, запись фонограмм, включая пять секунд информации до начала записи, анализ и редактирование сохраненного;
  • автоматические действия при обнаружении: запись аудиосигнала, анализ сигналов, в частности, на принадлежность к классу аналоговых телевизионных сигналов;
  • дополнительный анализ списка обнаруженных сигналов (числовой и графический),формирование отчетов об исследованных диапазонах частот и обнаруженных сигналах, возможность экспортировать их в форматы Microsoft Word®, Microsoft Excel®, в текстовые и графические файлы;
  • управление дополнительным приемником для независимого низкочастотного анализа;
  • коммутатор на 4 канала в ВЧ диапазоне (до 6ГГц), дополнительный низкочастотный вход (до 30МГц), СВЧ антенна в комплекте;
  • «Дружественный» интерфейс, свободные параметры окон, подсказки, помощь;
  • масштабируемая одним "кликом" панорама спектра;
  • масштабируемая спектрограмма (водопад) 2D и 3D с прокруткой;
  • адаптивный порог;
  • список обнаруженных сигналов со статистическим вьювером;
  • спектроанализатор в полосе до 8 МГц, работающий в реальном масштабе времени без ограничения времени анализа;
  • задание на автоматическую обработку обнаруженных сигналов;
  • панель управления дополнительным приемником;
  • низкочастотный осциллограф, анализатор спектра, октавный анализатор;
  • запись данных IQ и демодулированных АМ и FM сигналов;
  • база данных частотных присвоений и специализированный калькулятор;
  • расширение функциональных возможностей за счет дополнительных опций.
Гарантия 12 мес.
Характеристика Значение
Радиочастотная часть
НЧ вход Коммутируемые ВЧ входы (4 шт.) СВЧ вход от 0,009 до 30 МГц от 24 до 6000 МГц от 6000 до 21000 МГц
Чувствительность минус 144 дБм/Гц
Динамический диапазон 113 дБ
Максимальное разрешение по частоте 8 Гц
Максимальная скорость сканирования более 2000 МГц/с
Питание
Сеть Адаптер 100-240В, 50Гц
Автономное Встроенный аккумулятор
Время автономной работы 1,5 часа
Габариты основного блока 530×420×120 мм
Вес основного блока 9,9 кг.
Наименование Кол-во, шт.

Основной блок

1

Управляющая ПЭВМ в комплекте

1

Программное обеспечение «RadioInspectorRT» с опцией «DTest»

1

Программное обеспечение «RadioInspectorRP»

1

Программное обеспечение «RadioInspectorWiFi» с приемным модулем

1

Имитатор сигналов тестовый

1

Конвертер проводных линий

1

Антенна широкополосная

3

Антенна широкополосная направленная

1

Антенна СВЧ

1

Кабель-удлинитель высокочастотный 20м

4

Радиочастотный переход SMA - N-тип

1

Сумка - укладка

1

Манипулятор «Мышь»

1

Головные

1

Кабель управления

1

Адаптер питания

1

Комплект эксплуатационных документов (техническое описание, руководство пользователя ПО, паспорт)

1
