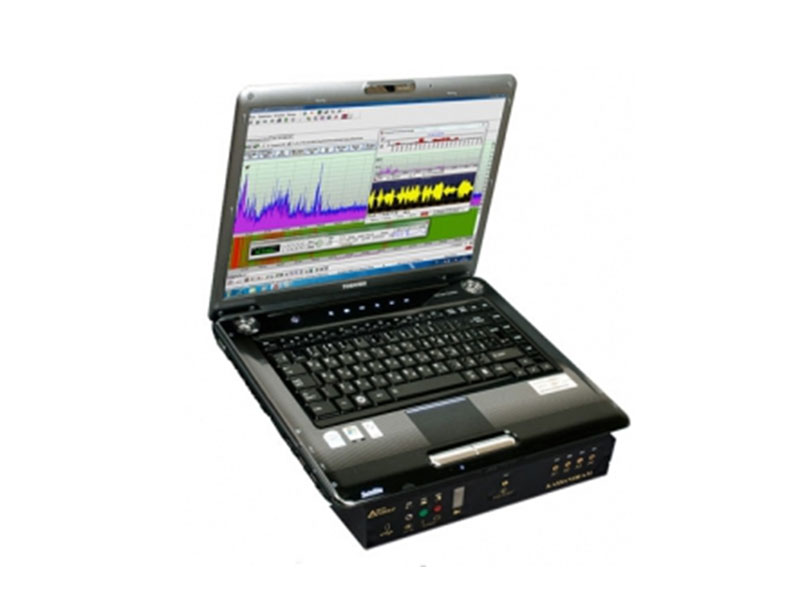

Кассандра-К6

Комплекс радиоконтроля

Назначение
Технические характеристики
Комплектация

Постоянный, периодический или оперативный мониторинг радиообстановки для выявления несанкционированных радиоизлучений со сложными алгоритмами скрытия информации, анализ цифровых стандартов связи.

Уникальное сочетание новейших технических решений и передового программного обеспечения "RadioInspector".

1. Расширенный диапазон частот - до 6000 МГц.

2. Максимальная скорость сканирования свыше 2000 МГц/с в полосе анализа 20 кГц, динамический диапазон более -115 дБ.

3. Минимальные габариты и вес. Габариты основного соответствуют размерам 13''ноутбука, что при весе 4 кг позволяет размещать комплекс скрытно, используя стандартную сумку для ноутбуков.

4. Автоматическая классификация излучений и возможность анализа цифровых стандартов связи. Опция DTest позволяет автоматически идентифицировать и анализировать цифровые стандарты связи DECT, TETRA, GSM, Bluetooth, DMR, APCO25, DRM, DVB, демодулировать APCO25, DMR(MOTOTRBO), DRM, отображать PAL/SECAM/NTSC ТВ, выполнять цифровой анализ сигналов (векторная диаграмма, фильтрация, децимация и цифровой сдвиг сигналов в векторной форме (I/Q)). ПО "RInspectorWiFi" осуществляет обнаружение устройств и анализ сети Wi-Fi.

5. Удалённое управление комплексом по общей локальной или глобальной сети.

6. Программное обеспечение комплекса «RInspectorRT»:

  • уникальный по качеству и возможностям оперативно изменяемый и настраиваемый в широких пределах пользовательский интерфейс
  • формирование пакета заданий на сканирование в пределах рабочего диапазона слюбым количеством последовательно обрабатываемых задач, каждая из которых имеет свои параметры;
  • панорама текущих, максимальных, минимальных и усредненных значений принятых сигналов;
  • спектрограмма – панорама во времени в 2D или 3D представлении без ограничения по времени записи;
  • маркерные и курсорные измерения;
  • сохранение всех результатов работы и возможность отложенного анализа, активация сохраненного задания и продолжение записи в базу данных панорам;
  • сохранение эталонной панорамы и возможность сравнения панорам с эталонной;
  • метод разнесенного приема с использованием антенного коммутатора;
  • управляемая линия порога, адаптивный и динамический порог;
  • список сигналов, превысивших порог;
  • формирование базы данных частотных присвоений и средства их обработки, включая специализированный калькулятор;
  • ВЧ анализатор спектра для анализа отдельных сигналов в реальном масштабе времени;
  • НЧ анализ - осциллограф, низкочастотный анализатор спектра, октавный анализатор спектра, запись фонограмм, включая пять секунд информации до начала записи, анализ и редактирование сохраненного;
  • автоматические действия при обнаружении: запись аудиосигнала, анализ сигналов, в частности, на принадлежность к классу аналоговых телевизионных сигналов;
  • дополнительный анализ списка обнаруженных сигналов (числовой и графический),формирование отчетов об исследованных диапазонах частот и обнаруженных сигналах, возможность экспортировать их в форматы Microsoft Word®, Microsoft Excel®, в текстовые и графические файлы;
  • управление дополнительным приемником для независимого низкочастотного анализа.
  • Коммутатор на 4 канала, дополнительный низкочастотный вход (до 30МГц)
  • «Дружественный» интерфейс, свободные параметры окон, подсказки, помощь
  • Масштабируемая одним "кликом" панорама спектра
  • Масштабируемая спектрограмма (водопад) 2D и 3D с прокруткой
  • Адаптивный порог
  • Список обнаруженных сигналов со статистическим вьювером
  • Спектроанализатор в полосе до 8 МГц, работающий в реальном масштабе времени без ограничения времени анализа
  • Задание на автоматическую обработку обнаруженных сигналов
  • Панель управления дополнительным приемником
  • Низкочастотный осциллограф, анализатор спектра, октавный анализатор
  • Запись данных IQ и демодулированных АМ и FM сигналов
  • База данных частотных присвоений и специализированный калькулятор
  • Расширение функциональных возможностей за счет дополнительных опций
Гарантия 12 мес.
Характеристика Значение
Радиочастотная часть
Диапазон рабочих частот от 0,009 до 6000 МГц
Чувствительность минус 148 дБм/Гц
Динамический диапазон 115дБ
Максимальное разрешение по частоте 8 Гц
Максимальная скорость сканирования более 2000 МГц/с*
Количество каналов коммутатора 4
Питание
Сеть Адаптер 100-240В, 50Гц
Автономное Встроенный аккумулятор
Время автономной работы 2 часа
Габариты основного блока 270×240×55 мм
Вес основного блока 3,8 кг.
* - зависит от характеристик линии управления и ПЭВМ
Наименование Кол-во, шт.
Основной блок 1
Управляющая ПЭВМ в комплекте 1
Программное обеспечение «RadioInspectorRT» с опцией «DTest» 1
Программное обеспечение «RadioInspectorRP» 1
Программное обеспечение «RadioInspectorWiFi» с приемным модулем 1
Имитатор сигналов тестовый 1
Конвертер проводных линий 1
Антенна широкополосная 3
Антенна широкополосная направленная 1
Кабель-удлинитель высокочастотный 20м 4
Радиочастотный переход SMA - N-тип 1
Сумка - укладка 1
Манипулятор «Мышь» 1
Головные 1
Кабель управления 1
Адаптер питания 1
Комплект эксплуатационных документов (техническое описание, руководство пользователя ПО, паспорт) 1
