OSCOR Green-8

АНАЛИЗАТОР СПЕКТРА

Назначение
Технические характеристики
Комплектация

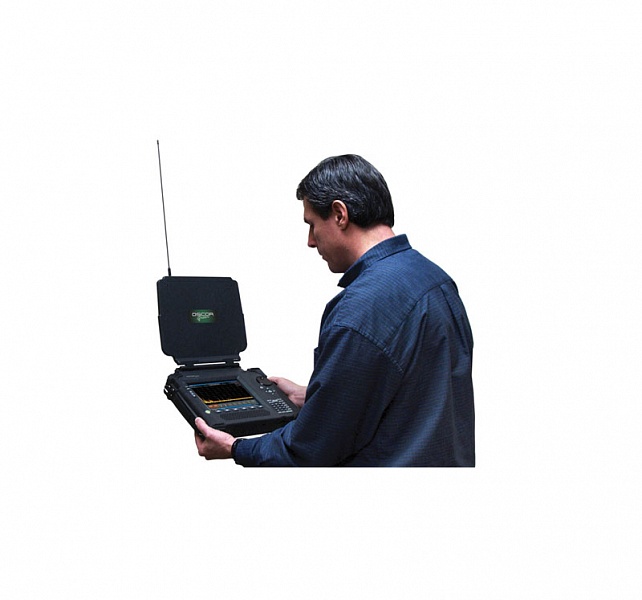

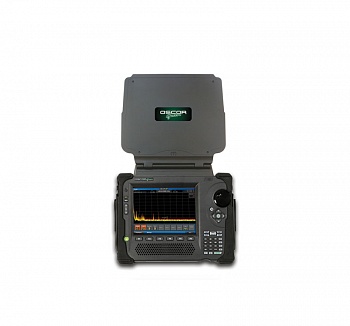

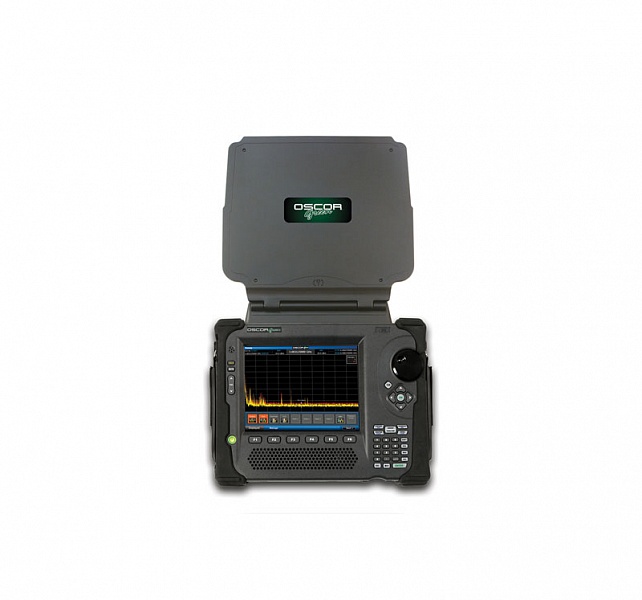

Анализатор спектра OGR-8 - портативный анализатор спектра, обладающий высокой скоростью развертки спектра и специальными функциями для выявления неизвестных сигналов, обнаружению устройств негласного съема информации, тестирования радиопередающих систем в широком спектре диапазона частот.

Анализатор спектра OGR-8 применяется для:

  • проведения работ по выявлению подслушивающих устройств;
  • выявление несанкционированных сигналов в сильно загруженном радиочастотном спектре;
  • анализа распределения радиочастотных сигналов;
  • оценки использования каналов связи;
  • определения зоны покрытия систем связи (вышки сотовой связи, радиорелейные системы);
  • установки и обслуживания беспроводных систем передачи данных.

Преимущества анализатора спектра OGR-8:

  • высочайшая скорость сканирования - 24 ГГц/с;
  • в приборе установлен автоматический переключатель мультиантенной системы, позволяющий получать амплитудно-частотные характеристики исследуемых сигналов без «стыков» и «мертвых зон»;
  • прибор позволяет находить оптические и инфракрасные передатчики, а также анализировать сигналы в коаксиальных кабелях;
  • прибор содержит большое количество встроенных программных устройств для анализа принимаемых сигналов;
  • компактность;
  • уникальный пользовательский интерфейс, в котором реализован функционал нового поколения:
  • цветной сенсорный дисплей;
  • работа в режиме сонограммы («водопад»);
  • интегрированный детальный анализ сигнала (без необходимости подключения дополнительного ПК),
  • анализ осциллограмм демодулированного сигнала без прерывания сканирования спектра,
  • возможность анализа при продолжении сканирования диапазона, создание баз данных по результатам анализа в реальном времени.
Гарантия 12 мес.
РАДИОЧАСТОТНАЯ СИСТЕМА
Частота: от 10 кГц до 8 ГГц
Средний уровень шумов при отображении (разрешение ширины полосы 25 кГц):
Без предусилителя = -100 дБм С предусилителем= -110 дБм
Скорость сканирования частоты: 24 ГГц/с
Предусилитель: пост. тока до 8 ГГц = 10 дБ
Аттенюатор: пост. тока до 8 ГГц = 0 дБ, -10 дБ, -20 dB, -30 дБ
Динамический диапазон: 90 дБ, SFDR: 80 дБ
ЗВУКОВАЯ СИСТЕМА
Тип демодуляции: AM (амплитудная), FM (частотная)
Ширина полосы фильтра: 800 кГц, 200 кГц, 12,5 кГц, 6,25 кГц, 2 кГц
Фильтры поднесущих: 6,25 кГц, 12,5 кГц, 200 кГц
Выход на наушники Встроенные динамики
ВИДЕОСИСТЕМА
Стандарты: NTSC, PAL, SECAM
Демодуляция: AM, FM
Ширина полосы фильтра: 12,75 МГц, 6,375 МГц
Фильтры поднесущих: 6,25 кГц, 12,5 кГц, 200 кГц
АНТЕННАЯ СИСТЕМА
Встроенная антенная система с автоматическим переключением:
Частота: от 10 кГц до 8 ГГц

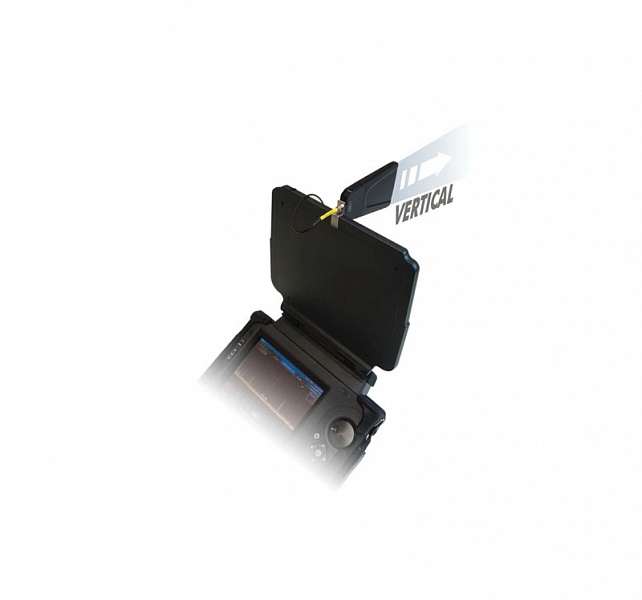

Направленная антенна DA-8000: Частота: 1.5 ГГц – 8 ГГц
ВХОДЫ/ВЫХОДЫ
ВЧ вход Aux RF: от 10 кГц до 8 ГГц
Выход ПЧ: 75 МГц @ 30 МГц (ширина полосы)
НЧ выход: пост. ток – 6 МГц
Расширение: Aux – порт управления для подключения Универсального Зонда
ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ
Встроенный сенсорный экран с дисплеем 8.4”
Программные кнопки и оптический вращающийся переключатель
Порт USB (типа A): для подключения периферии (клавиатура, мышь)
ИСТОЧНИК ПИТАНИЯ
Универсальный источник питания (включён в поставку): 100-240 В перем. тока, 50-60 Гц
Съёмная батарея: литий-ионные аккумуляторы, время работы 2-3 часа
ВНЕШНЯЯ ПАМЯТЬ
Слот для подключения флэш-карты (CF) Порт USB-A Port
МЕХАНИЧЕСКИЕ ДАННЫЕ
Размеры: 29,2 см x 33,5 см x 7,6 см
Вес с батареей: 4,4 кг
Размеры в упаковке: 14 см x 37,8 см x 49,5 см
Вес с упаковкой: 9,5 кг
Рабочая температура: от 0°C до +50°C
Наименование Кол-во, шт.
Пластиковый транспортировочный чемодан 1
Портативный анализатор спектра 1
Карта памяти Compact Flash (установлена в прибор) 1
Штыревая антенна 1
Направленная антенна – с кабелем и зажимом 1
Многофункциональный пробник 1
Шнур электрический с зажимами типа «крокодил» 1
Адаптер SMB-SMA 1
Терминатор (заглушка) 75 ОМ 1
Стилус 1
Наушники 1
Аккумуляторная батарея 1
Блок питания 1
Шнур питания 1
Эксплуатационно-техническая документация 1
